VC++ 不规则窗体的实现（二）

admin

不规则窗体多用于程序启动窗口，要实现不规则窗体，背景一般都会采用贴图的方式，图片格式首先肯定是png格式了。

加载png图片，这里建议用GDI+接口实现比较方便：

1、GDI+资源初始化

// 库声明

1. #include <GdiPlus.h>

2. using namespace Gdiplus;

3.

4. ULONG_PTR gdiplusToken;

5. GdiplusStartupInput gdiplusStartupInput;

6. GdiplusStartup(&gdiplusToken, &gdiplusStartupInput, NULL);

复制代码

2、png图片的加载

1. char szFileName[] = ".\\res\\BkImage.png";

2. int nszBufSize = strlen(szFileName) + 1;

3. DWORD nwszBufSize = MultiByteToWideChar(CP_ACP, 0, szFileName, nszBufSize, NULL, 0);

4. wchar_t * wszFileName = new wchar_t[nwszBufSize];

5. wmemset(wszFileName, 0, nwszBufSize);

6. int nRet = MultiByteToWideChar(CP_ACP, 0, szFileName, nszBufSize, wszFileName, nwszBufSize);

7. Gdiplus::Image * pImage = Gdiplus::Image::FromFile(wszFileName);

8. if (pImage->GetLastStatus() != Ok)

9. {

10.     // 加载失败了

11. }

12.

13. delete pImage;

14. pImage = NULL;

15. delete wszFileName;

16. wszFileName = NULL;

复制代码

3、窗体背景的绘制：

1. BOOL OnInitDialog()

2. {

3.     // 修改窗体为分层窗口，窗体将不会再响应WM_PAINT消息

4.     ModifyStyleEx(0, WS_EX_LAYERED);

5.     // 或SetWindowLong(m_hWnd, GWL_EXSTYLE, GetWindowLong(m_hWnd, GWL_EXSTYLE) | WS_EX_LAYERED);

6.     // 设置窗体背景像素透明色

7.     ::SetLayeredWindowAttributes(m_hWnd, RGB(0xFF, 0xFF, 0xFF), 0xFF, LWA_COLORKEY | LWA_ALPHA);

8.     // 通知窗口和所有子窗口重绘

9.     ::RedrawWindow(m_hWnd, NULL, NULL, RDW_ERASE | RDW_INVALIDATE | RDW_FRAME | RDW_ALLCHILDREN);

10.     // 由于窗体可以响应WM_PAINT消息了，所以绘制代码可以在WM_PAINT消息事件里面去实现

11.     //DrawBackgroundImage();

12. }

13.

14. void DrawBackgroundImage()

15. {

16.

17.     //获取窗口绘图DC句柄

18.     HDC hDC = ::GetDC(m_hWnd);

19.     //创建与窗口绘图DC兼容的内存DC

20.     HDC hMemDC = ::CreateCompatibleDC(hDC);

21.     //获取窗体客户区显示区域大小

22.     CRect rcClient;

23.     GetClientRect(rcClient);

24.     //分配与窗体客户区显示区域大小相等的背景位图内存空间（绘图画布）

25.     BITMAPINFO bitmapinfo;

26.     bitmapinfo.bmiHeader.biSize = sizeof(BITMAPINFOHEADER);

27.     bitmapinfo.bmiHeader.biBitCount = 32;//32位位图支持alpha透明度

28.     bitmapinfo.bmiHeader.biHeight = rcClient.Height();

29.     bitmapinfo.bmiHeader.biWidth = rcClient.Width();

30.     bitmapinfo.bmiHeader.biPlanes = 1;

31.     bitmapinfo.bmiHeader.biCompression = BI_RGB;

32.     bitmapinfo.bmiHeader.biXPelsPerMeter = 0;

33.     bitmapinfo.bmiHeader.biYPelsPerMeter = 0;

34.     bitmapinfo.bmiHeader.biClrUsed = 0;

35.     bitmapinfo.bmiHeader.biClrImportant = 0;

36.     bitmapinfo.bmiHeader.biSizeImage = bitmapinfo.bmiHeader.biWidth * bitmapinfo.bmiHeader.biHeight * bitmapinfo.bmiHeader.biBitCount / 8;

37.     HBITMAP hBitmap = ::CreateDIBSection(hMemDC, &bitmapinfo, 0, NULL, 0, 0);

38.     //交换背景位图

39.     HBITMAP hOldBitmap = (HBITMAP)::SelectObject(hMemDC, hBitmap);

40.

41.     //开始画图操作，直接对hMemDC操作，就不要用hDC了

42.     DrawBk(hMemDC, rcClient);

43.

44.     //内存绘制好的图像更新到窗口

45.     CPoint DestPt(0, 0);

46.     CSize psize(rcClient.Width(), rcClient.Height());

47.     BLENDFUNCTION blendFunc32bpp;

48.     blendFunc32bpp.AlphaFormat = AC_SRC_ALPHA;

49.     blendFunc32bpp.BlendFlags = 0;

50.     blendFunc32bpp.BlendOp = AC_SRC_OVER;

51.     blendFunc32bpp.SourceConstantAlpha = 255;

52.     ::UpdateLayeredWindow(m_hWnd, hDC, NULL, &psize, hMemDC, &DestPt, 0, &blendFunc32bpp, ULW_COLORKEY);

53.     //::AlphaBlend(hDC, rcClient.left, rcClient.top, rcClient.Width(), rcClient.Height(), hMemDC, rcClient.left, rcClient.top, rcClient.Width(), rcClient.Height(), blendFunc32bpp);

54.

55.     //释放资源

56.     ::SelectObject(hMemDC, hOldBitmap);

57.     ::DeleteObject(hBitmap);

58.     ::DeleteDC(hMemDC);

59.     ::ReleaseDC(m_hWnd, hDC);

60. }

61.

62. void OnPaint()

63. {

64.     // 绘制代码

65.     DrawBackgroundImage();

66.     CDialog::OnPaint();

67. }

复制代码

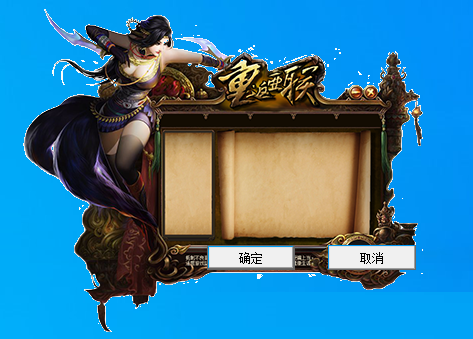

这种方法实现的效果图（蓝色背景是Windows桌面背景）：

VC++ 不规则窗体的实现（二）

窗体上的子控件显示出来了。

4、GDI+资源释放

1. GdiplusShutdown(gdiplusToken);

复制代码

优点：子控件不用自绘。

缺点： 主窗体背景不够圆润，有毛边，网上说需要对非完全透明的像素进行处理，才能去掉锯齿（试了一下，但是没成功）。

附加：无标题栏窗口的移动，只需要在ON_WM_LBUTTONDOWN消息事件里面添加如下代码即可：

1. PostMessage(WM_NCLBUTTONDOWN, HTCAPTION, 0L);

复制代码
