起源

微众银行在分布式架构实践的过程中，发现将银行核心系统构建于分布式架构之上，会遇到一些与传统单体应用不同的痛点（例如，服务器增多，部署难度大；调用链长，全链路跟踪困难； 系统复杂，问题定位时间长等），在逐步解决这些痛点的过程中，总结了一套 IT 管理的方法论和最佳实践，并研发了与之配套的 IT 管理工具体系。WeCube 就是将该套方法论和最佳实践，从微众内部众多 IT 管理工具体系中提炼出来，整合成一套开箱即用的 IT 管理解决方案。

设计理念

一站式IT架构管理和运维管理工具，主要用于简化分布式架构IT管理，并可以通过插件进行功能扩展 ...

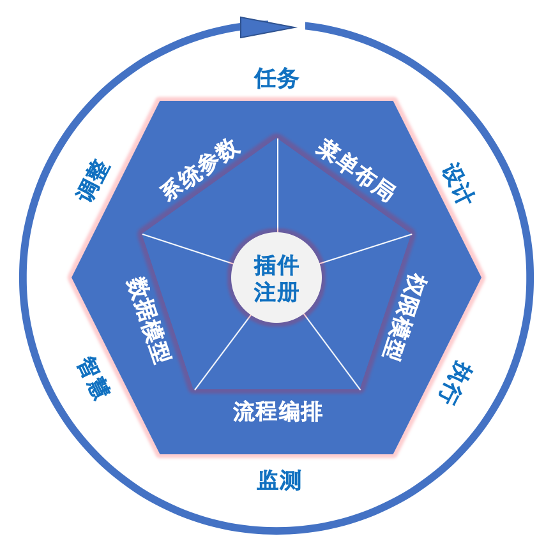

设计理念与 IT 系统生命周期管理基本一致。可以通过“六个维度和一个核心”来阐述。

一个核心：通过注册新插件持续扩展 WeCube 的功能，通过如下 5 个能力实现插件注册及协作。插件注册详见“插件注册”。

• 菜单布局：WeCube 提供前端 UI 基座和前端开发规范，使各个插件的前端交互能够无缝集成到 WeCube，进而形成一个统一平台。
• 权限模型：WeCube 的权限模型提供“用户-角色-菜单”三级权限模型，并提供统一认证方案。数据权限及 API 权限，由插件自身控制。
• 流程编排：WeCube 内置一套标准的 BPMN 流程引擎，可以通过客户自定义编排驱动插件协同工作，减少人工干预。编排设计详见“编排设计”。
• 数据模型：插件需要将自身需要提供给其他插件使用的数据模型注册到 WeCube 的统一数据模型，然后通过标准的 CRUD 接口提供数据访问服务。
• 系统参数：WeCube 的全局参数、插件需要客户修改、插件需要暴露给其他插件使用的参数，需要注册到 WeCube 的系统参数内。


六个维度：通过定义六个维度的菜单，并将插件功能有组织性的插入这六个维度菜单中，形成对 IT 系统全生命周期的有效管理。

• 任务：汇聚多种类型任务，形成一体化的工作平台。工作内容清晰可见，轻重缓急一目了然。
• 设计：定义模型和规范，形成标准化设计语言。通过规范化设计及图形化展示，清晰、准确地描绘出对分布式架构的期望。
• 执行：通过各类自动化、标准化任务的执行，将分布式架构的期望设计变成现实存在，消除人员能力参差不齐导致的实现差异。
• 监测：定义全方位的监测项指标，通过持续收集监测数据，精确反映现状，并发现现实与期望的差异项。
• 智慧：应用机器学习等技术，赋予智慧能力。通过数学建模，制定应对监测发现的差异项的处理策略。
• 调整：通过执行处理策略来不断进行动态调整，最终保持现实与期望的对等，进而使系统稳定运行。


技术实现

WeCube 分为核心功能模块和插件模块。

核心功能模块使用 Java/MySQL/VUE 开发，主要负责工作流程，可视化和核心数据存储。

插件模块用于功能扩展，分为资源管理、数据整合、功能增强三类插件。对于插件，WeCube 定义了一套接口规范，插件开发者可以在遵循规范的前提下，自行选择开发语言。目前已有的插件使用的开发语言包括 GO 语言和 Java。

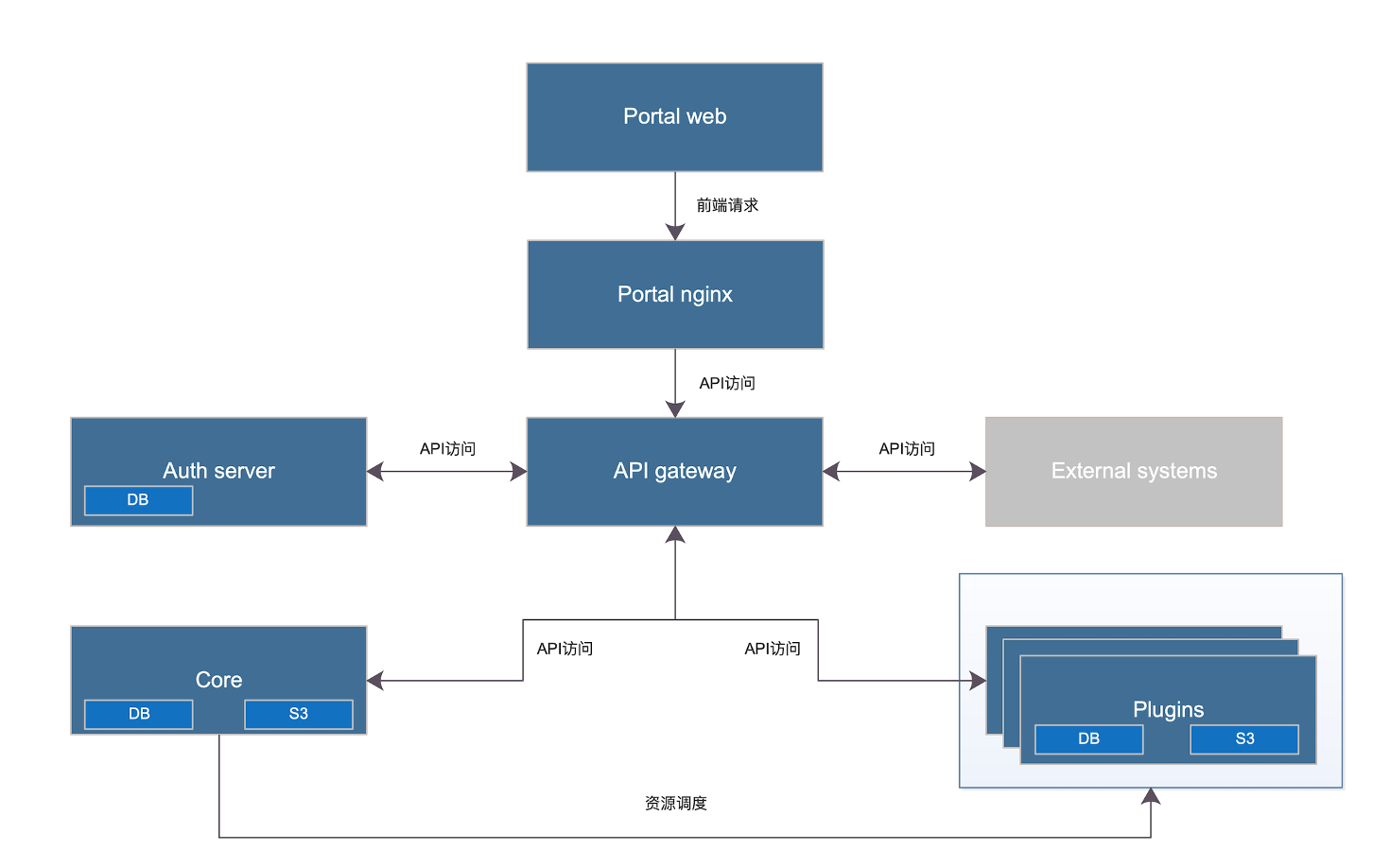

系统架构WeCube 2.x 版本

一站式IT架构管理和运维管理工具，主要用于简化分布式架构IT管理，并可以通过插件进行功能扩展 ...

组件间详细关联图：

一站式IT架构管理和运维管理工具，主要用于简化分布式架构IT管理，并可以通过插件进行功能扩展 ...

1, Portal web：浏览器客户，客户与 WeCube 交互的入口。
2, Portal nginx：接收客户端访问请求，如果请求静态资源，返回 Core 或插件的静态资源文件。如请求动态服务，转发到后端 API gateway。Portal nginx 建议采用负载均衡实现高可用，也可以使用 keepalived 做主从高可用。
3, API gateway：负责 Portal nginx 或其他外部系统的动态服务请求的路由分发。

• A） 登录认证请求，转发到 Auth server，使用用户名密码换取 Token。Token 采用非对称加密，包含用户名、角色、菜单权限信息。
• B） Core 服务请求，转发到 Core。比如角色添加、插件注册、编排设计等等。
• C） Plugin 服务请求，转发到对于的 Plugin。比如 CMDB 配置管理、监控数据查询、任务管理等。


建议负载均衡实现高可用，也可以使用 keepalived 做主从高可用。
APIGateway 启动时通过 Core 获取插件实例列表，并建立路由规则。
同时 APIGateway 会监测 Core、Auth Server、Plugins 的状态，实现 Core、Auth server、Plugins 实例的主从类型的高可用。

4, Auth server：主要负责用户认证服务，并返回含有用于认证的 token。由 API gateway 实现主从类型的高可用。
5, Core：WeCube 的核心模块。提供插件注册、编排设计、权限管理、批量任务、插件运行资源管理、数据模型、系统参数等核心功能。 由 API gateway 实现主从类型的高可用。
6, MYSQL：WeCube Core 和 Auth server 的数据库实例。建议 MYSQL 主从实现高可用。
7, S3:插件包镜像文件的存储。插件注册是写入镜像文件，插件实例启动时读取镜像文件。
8, Plugin instance-Docker：插件运行的容器母机，可以配置多台母机，运行多个插件实例，提供高可用。
9, Plugin instance-MYSQL：插件运行所需要的数据库实例，为每个需要数据库的插件建立独立数据库。建议 MYSQL 主从实现高可用。
10, Plugin instance-S3：插件运行所需要的对象存储，为每个需要存储文件的插件分配单独的桶。
11, Plugin instance-Squid：插件访问外部资源的代理服务器，按域名放通白名单。在安全要求较高的时建议部署。
以上 11 个组件组成 WeCube Platform。

主要功能简介

WeCube 的功能菜单设计与设计理念保持一致。分别是任务、设计、执行、监测、智慧、调整、协同、系统。

• 系统
  • 系统参数：管理 WeCube Platform 运行所需的系统参数。
  • 资源管理：管理 WeCube 提供的资源如容器母机及资源上运行的实例。
  • 权限管理：管理 WeCube Platform 的用户，角色和菜单，可以对权限进行菜单级别的管控。
  • 高危规则配置：管理高危命令的检测规则，当使用平台执行功能时命中规则将弹窗提示进行二次确认。

• 协同
  • 插件注册：选择插件包上传，插件包需声明本插件的依赖、所需菜单、数据模型、系统参数、权限设定及运行资源，注册后通过容器运行，支持多实例，可以查看插件运行的日志。选择插件服务，通过插件运行的参数关联 CMDB 数据模型的属性值，形成注册。
  • 任务编排：比如设计一个 VPC 创建的编排。包括创建 VPC、创建子网、创建 VM。流程的每个执行节点需要关联插件。


• 设计（WeCMDB 插件提供）
  • 规划设计：用于设计机房结构。
  • 资源规划：用于实例化一个机房，特别是两地三中心结构。
  • 应用架构设计：用于设计一个应用的逻辑架构。
  • 应用部署设计：用于实际部署一个应用。支持灰度发布。
  • CI 数据管理/查询：通过模型图形进入单个数据管理以及查询。
  • CI 综合查询管理/数据综合查询：用于配制多 CI 属性报表。比如一个应用使用到了哪些主机。


• 执行
  • 编排任务执行：在选择编排后可对选择目标对象执行编排，支持灰度操作。比如重启某个资源集的 5 台主机。
  • 物料管理（Artifacts 插件提供）：管理应用程序的包。可以定义各种文件，可以配置环境差异导致的变量替换规则，不需要人工处理。
  • 批量执行：通过配置综合查询并选择目标。在通过特定插件来执行任务。比如某个应用的所有主机，执行一个用户权限变更。


• 任务（Service-Management 插件提供）
  • 工作台：ITSM 工单发起、任务处理的统一入口,按照 ITSM 五大流程划分场景；
  • 模板管理：新建、发布、变更模版；
  • 模板组管理：新建、管理模版分组；


• 监测（Open-Monitor 插件提供）
  • Agent 管理: 注册、启动、停止；
  • 数据管理: 提供数据采集配置， 数据查询等功能；
  • 告警管理: 提供阈值配置、日志监控、告警触发等功能；
  • 视图管理: 提供图形配置和自定义视图功能；


• 调整（规划中）
• 智慧
  • 容量建模：通过多元回归分析建模，获取业务量指标和资源消耗之间的系数关系。
  • 容量预测：将预测的业务量指标输入到模型中，获取合理的资源容量配置建议。





核心流程时序说明：

插件注册时序图:

一站式IT架构管理和运维管理工具，主要用于简化分布式架构IT管理，并可以通过插件进行功能扩展 ...

一站式IT架构管理和运维管理工具，主要用于简化分布式架构IT管理，并可以通过插件进行功能扩展 ...
