基于SpringBoot+Vue前后端分离的Java国产信创工作流内部流程管理和业务算法驱动的最佳实践引擎
工作流引擎对内提供单位/机关流程管理规则和内部业务流程的数字化落地实践；对外提供自动化地第三方业务驱动、接口接入和算法单元驱动能力。工作流引擎在提供底层驱动引擎的同时对全局透明监控、安全防御和国产化特色功能进行充分考虑，是内部流程管理和业务算法驱动的最佳实践。
逻辑架构图

基于SpringBoot+Vue前后端分离的Java国产信创工作流内部流程管理和业务算法驱动的最佳实践引擎 ...

工作流引擎主要分为事项配置和工作台，事项配置面向运维人员对工作流进行配置，工作台面向用户操作使用
工作流引擎需要数字底座中对于岗位角色的配置，否则无法运转
工作流引擎不仅仅支持传统OA，更面向外部业务、算法、接口、代理的接入和控制

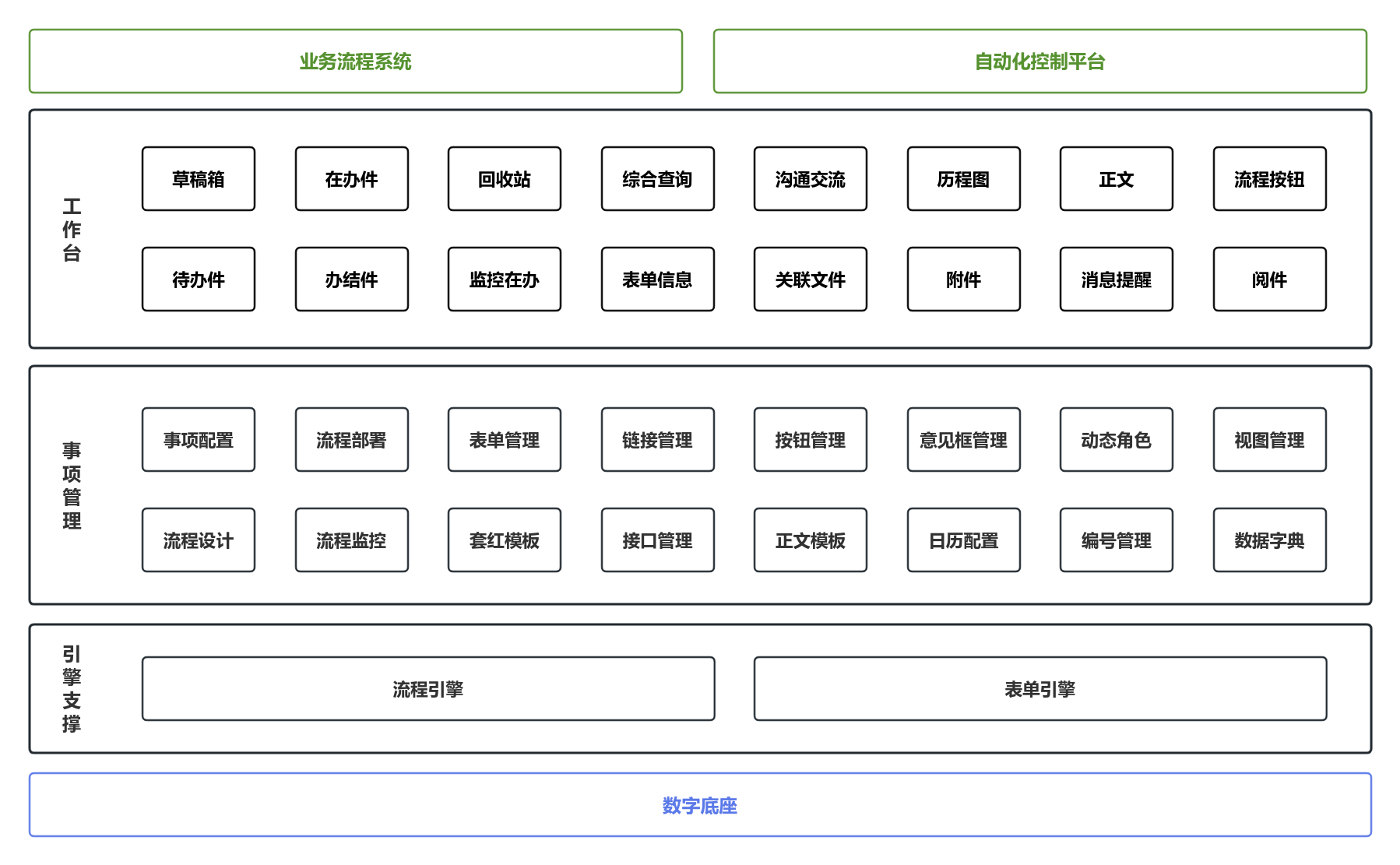

功能架构图

基于SpringBoot+Vue前后端分离的Java国产信创工作流内部流程管理和业务算法驱动的最佳实践引擎 ...

1.工作台的功能和界面都由事项管理进行配置后形成

2.事项管理的功能分为流程类、表单类和配置项类

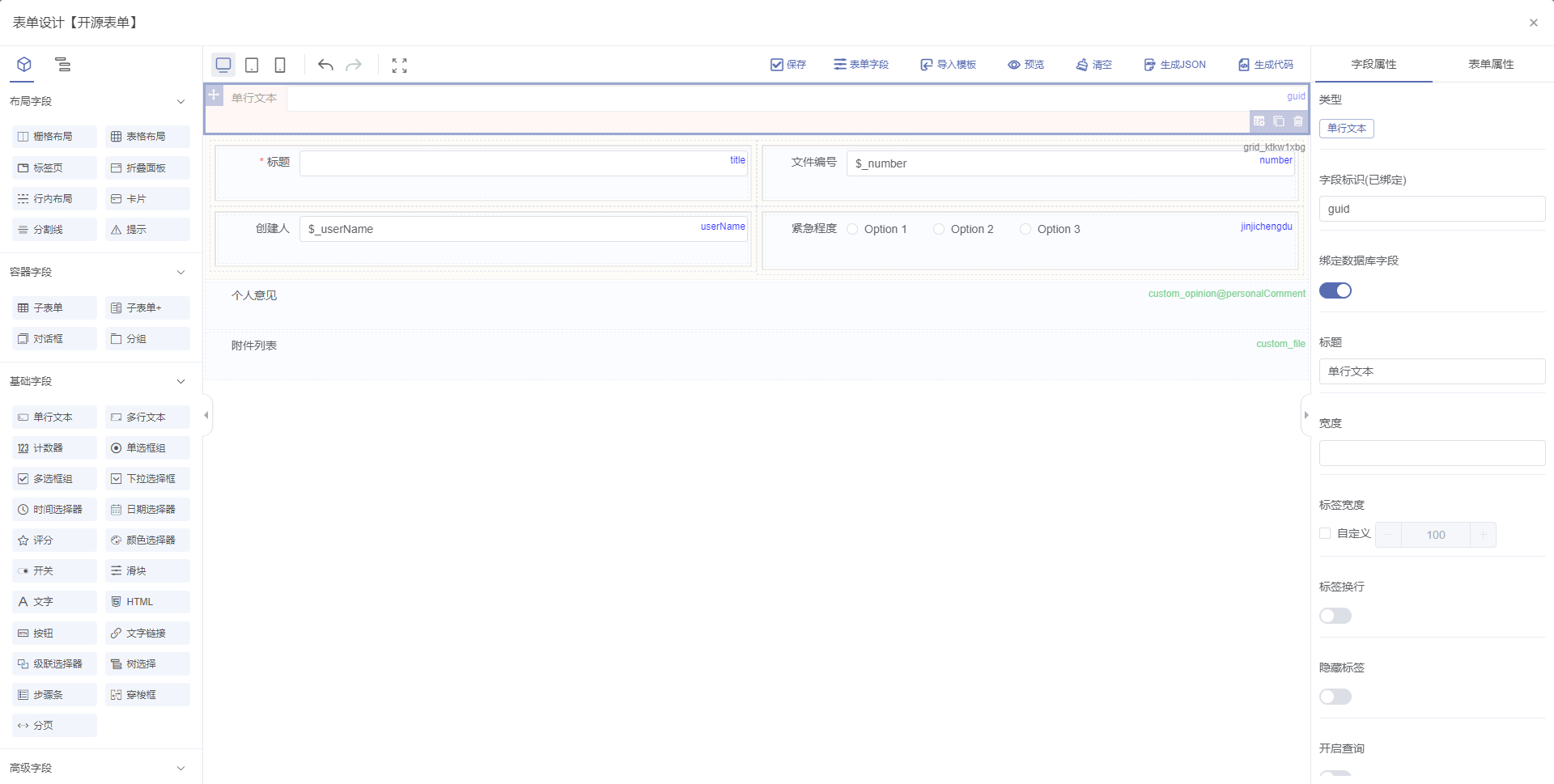

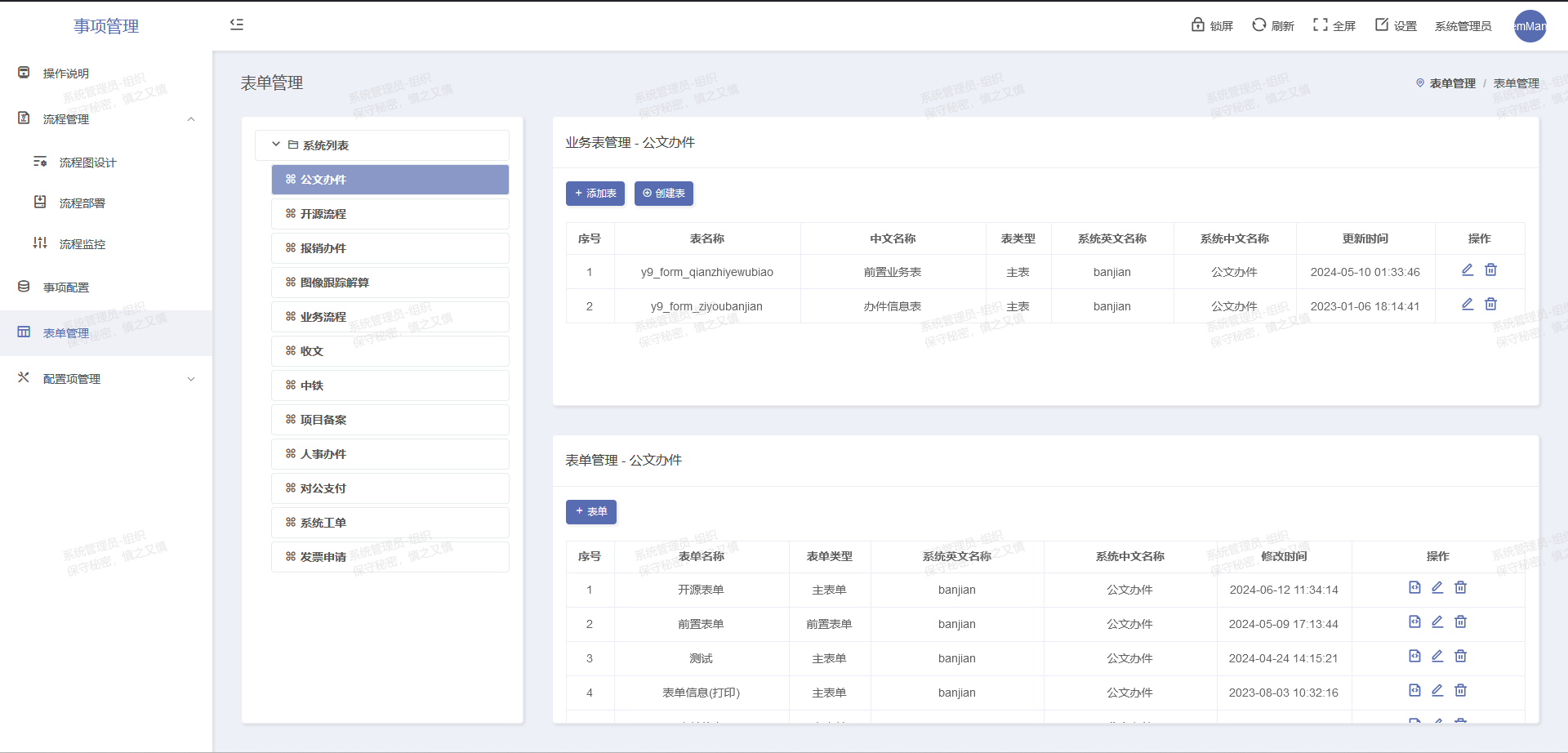

3.表单管理负责映射数据库的表结构设计，由拖拉拽的表单引擎支撑

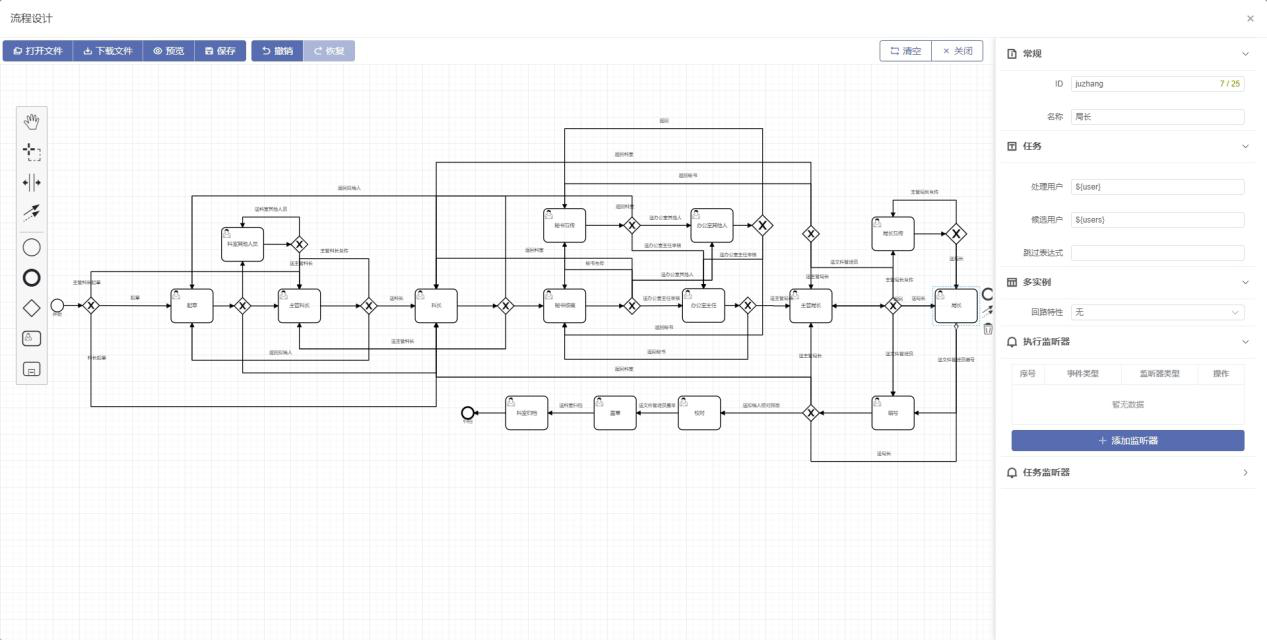

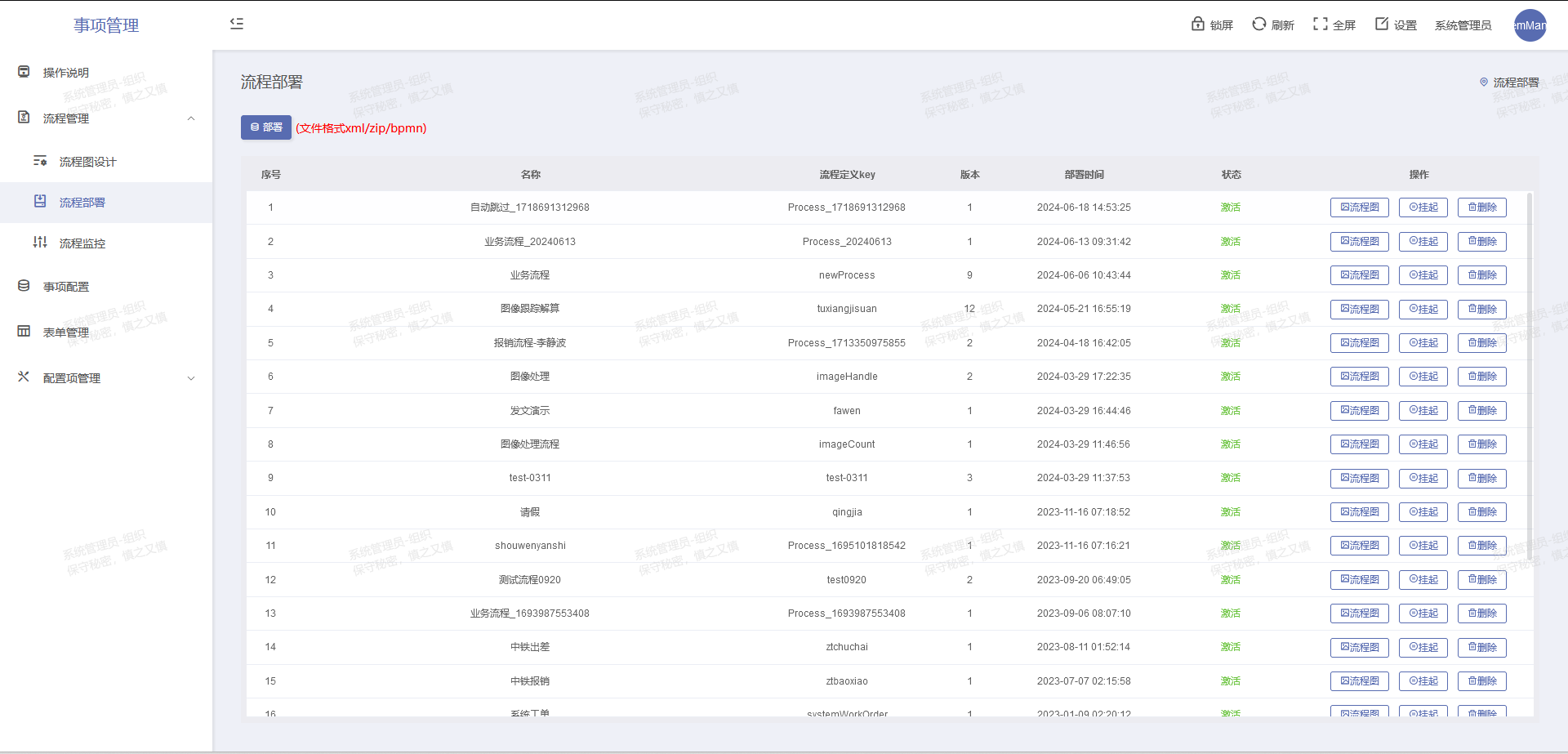

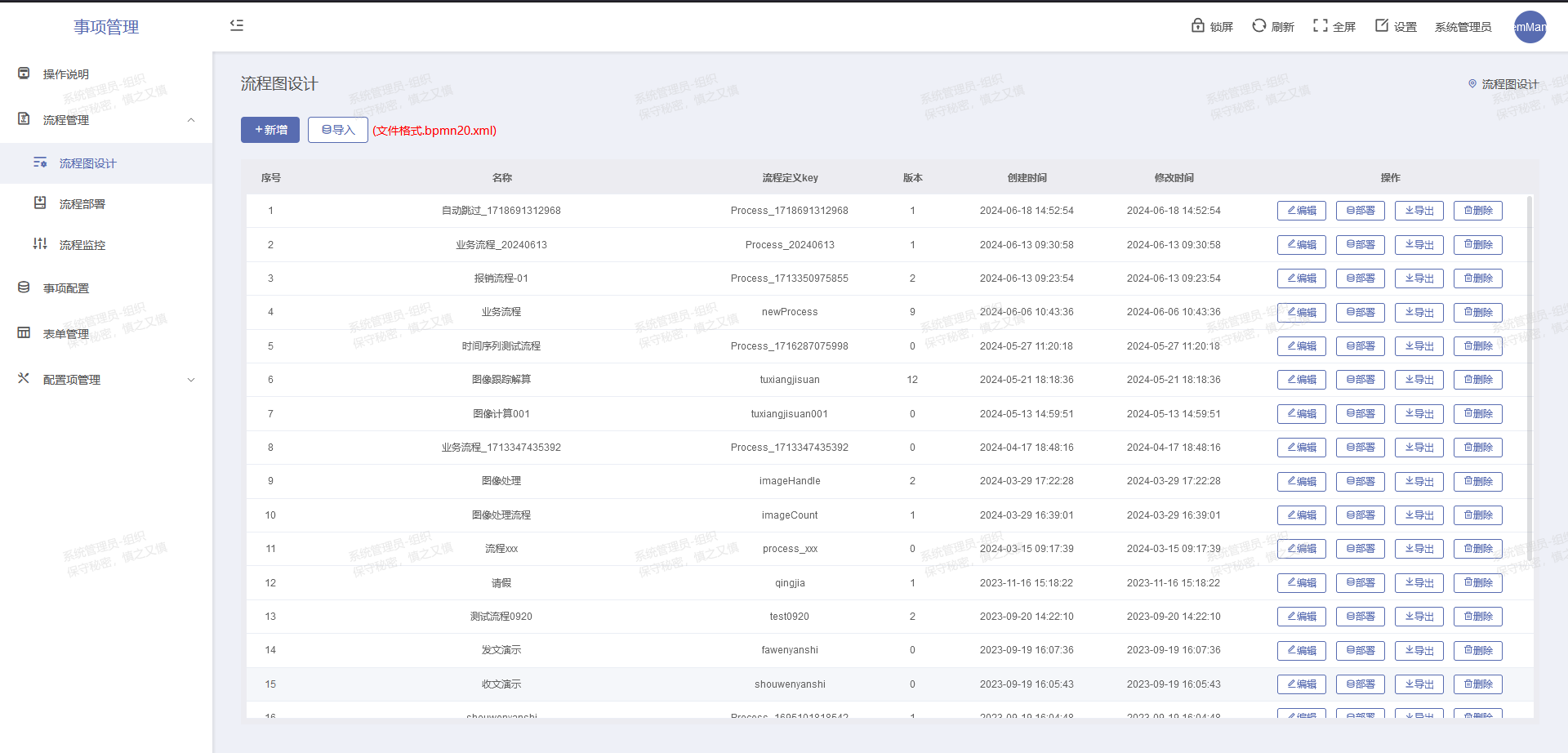

4.流程管理包含流程的设计、部署和监控，由拖拉拽的流程引擎支撑

5.接口管理支持在流程节点和流程路径中接入第三方的接口

6.链接管理支持通过岗位绑定第三方应用的入口

7.正文模板和套红模板均需要接入第三方插件才可以使用

部署架构图

基于SpringBoot+Vue前后端分离的Java国产信创工作流内部流程管理和业务算法驱动的最佳实践引擎 ...

1.工作流引擎支持以微服务、分布式、容器化的方式进行部署和扩展

2.工作流引擎需要额外部署文件预览相关的服务器

3.工作流引擎依赖数字底座和其单点登录服务

4.工作流引擎单体在信创环境中，4核8GB内存的虚拟机可以轻松应对500用户（历史数据需按年度结转）

后端技术选型[td]

序号	依赖	版本	官网
1	Spring Boot	2.7.10	官网
2	SpringDataJPA	2.7.10	官网
3	SpringDataRedis	2.7.10	官网
4	SpringKafka	2.8.11	官网
5	nacos	2.2.1	官网
6	druid	1.2.16	官网
7	Jackson	2.13.5	官网
8	javers	6.13.0	官网
9	lombok	1.18.26	官网
10	logback	1.2.11	官网
11	flowable	6.8.0	官网

前端技术选型[td]

序号	依赖	版本	官网
1	vue	3.3.2	官网
2	vite2	2.9.13	官网
3	vue-router	4.0.13	官网
4	pinia	2.0.11	官网
5	axios	0.24.0	官网
6	typescript	4.5.4	官网
7	core-js	3.20.1	官网
8	element-plus	2.2.29	官网
9	sass	1.58.0	官网
10	animate.css	4.1.1	官网
11	vxe-table	4.3.5	官网
12	echarts	5.3.2	官网
13	svgo	1.3.2	官网
14	lodash	4.17.21	官网

中间件选型[td]

序号	工具	版本	官网
1	JDK	11	官网
2	Tomcat	9.0+	官网
3	Kafka	2.6+	官网
4	filezilla server	1.7+	官网

数据库选型[td]

序号	工具	版本	官网
1	Mysql	5.7 / 8.0+	官网
2	Redis	6.2+	官网
3	elasticsearch	7.9+	官网

引擎国产化特点[td]

序号	特点名称	特点描述
1	串行办理	一个流程节点，多人按照顺序依次收到待办进行办理，全部办理完成后，自动进入下一个流程节点
2	并行办理	一个流程节点，多人同时收到待办进行办理，全部办理完成后，自动进入下一个流程节点
3	或行办理	一个流程节点，无论串行或并行办理，任意一个人办理完成后，自动进入下一个流程节点（需避免使用排他网关）
4	票行办理	一个流程节点，无论串行或并行办理，多个人分配不同的权重进行投票，投票权重大于X%(例如60%），自动进入下一个流程节点（需避免使用排他网关）
5	单人签收	一个流程节点，支持多人同时接到办理任务，一个人抢占签收进行办理（签收后，其他人无办理任务），可拒签，可撤销签收
6	主协办	一个并行办理的流程节点，支持定义主办和协办，只有主办可以办理完成后操作进入一个流程节点
7	子流程	主流程设置子流程，支持主、子流程独立办理
8	自动执行	支持在流程路径和流程节点自动触发或者跳过，并进入下一个流程节点
9	加减签	支持在本流程节点增加或者减少办理的岗位
10	抄送	任何流程状态下，所有参与人都可以将本流程实例通知至其他岗位，允许重复抄送
11	重定位	支持将当前流程实例跳转到任意节点
12	委托	将本岗位的所有事项和流程实例交由另一个岗位进行办理，支持设置委托的日期范围
13	催办	支持在在办列表中对于办理岗位进行催促通知
14	退回	支持将本流程实例退回给申请人（起草人),支持退回给流程节点的发送人
15	收回	支持发送人在当前办理人未流转前，撤回并重新办理
16	特殊办结	无论在任何流程节点，支持直接对流程实例进行办结
17	过期任务	支持流程实例在每个流程节点配置过期时间，过期后进行状态改变
18	恢复待办	支持将已办结的流程实例重新进行流转

引擎国产化功能[td]

序号	功能名称	功能描述

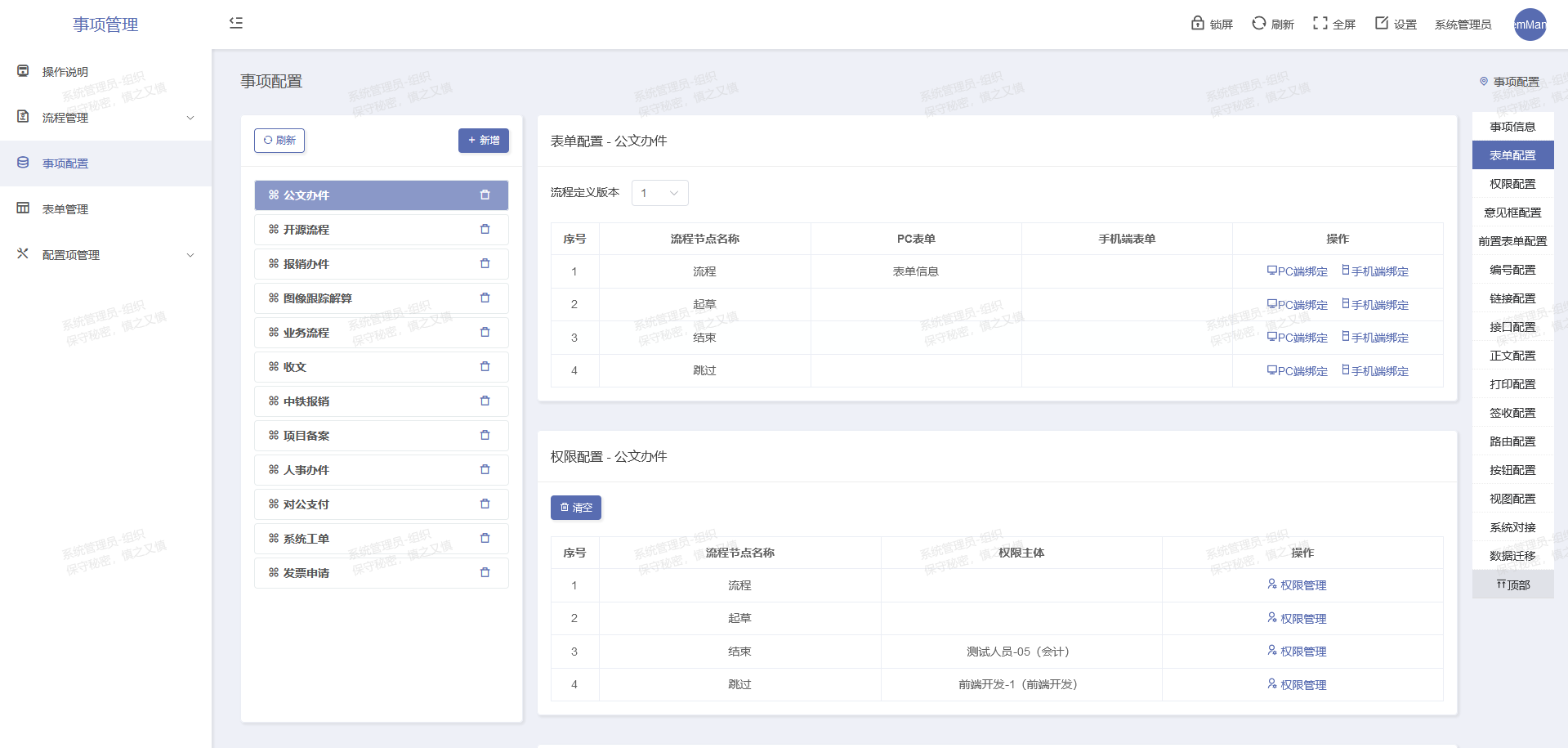

1	事项配置	针对所有工作流引擎中的配置项进行统一的绑定、管理操作
2	表单配置	支持表单的动作设置、数据源、字段绑定、字段校验、样式加载等诸多的灵活配置项

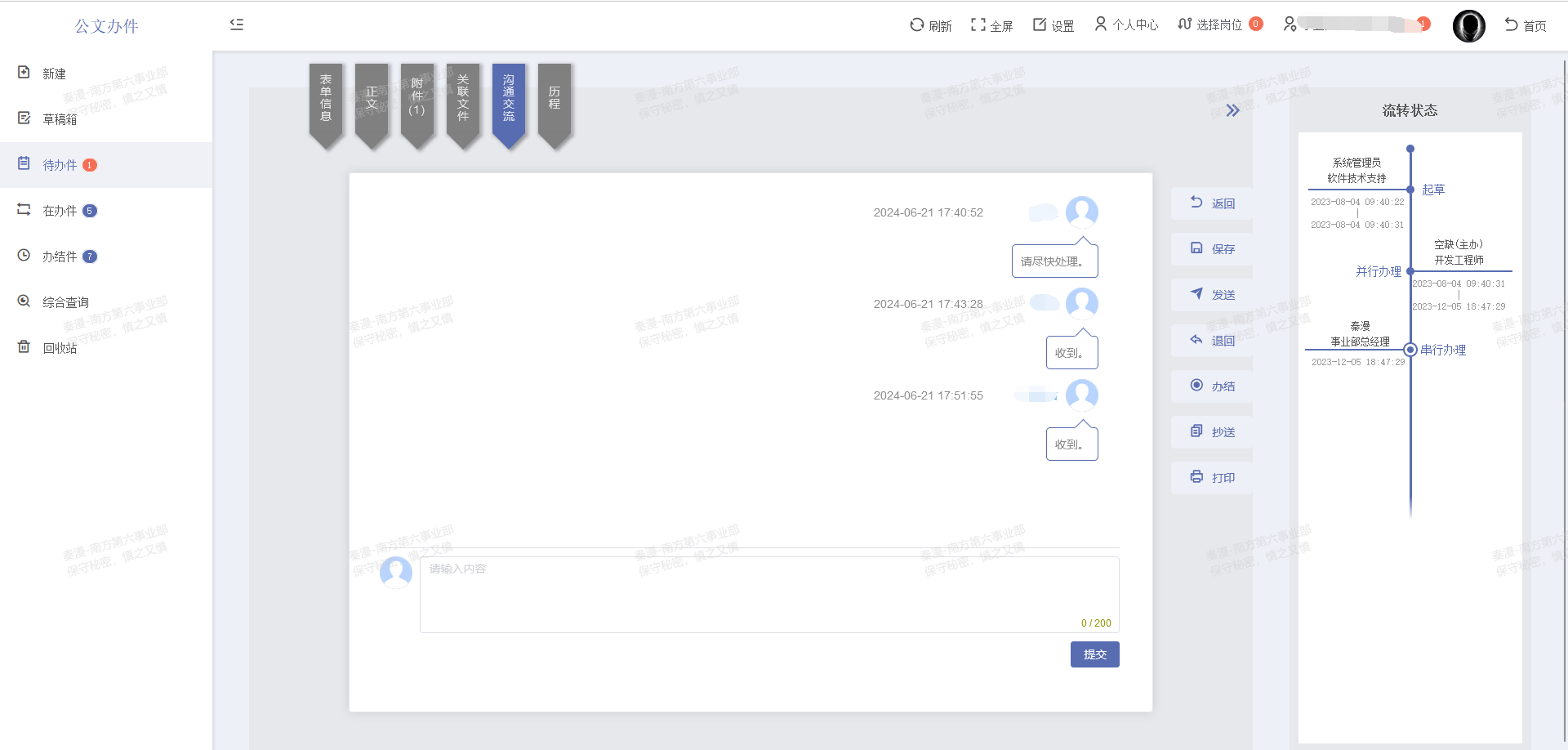

3	统一待办	汇总所有的待办消息于统一界面进行通知和办理

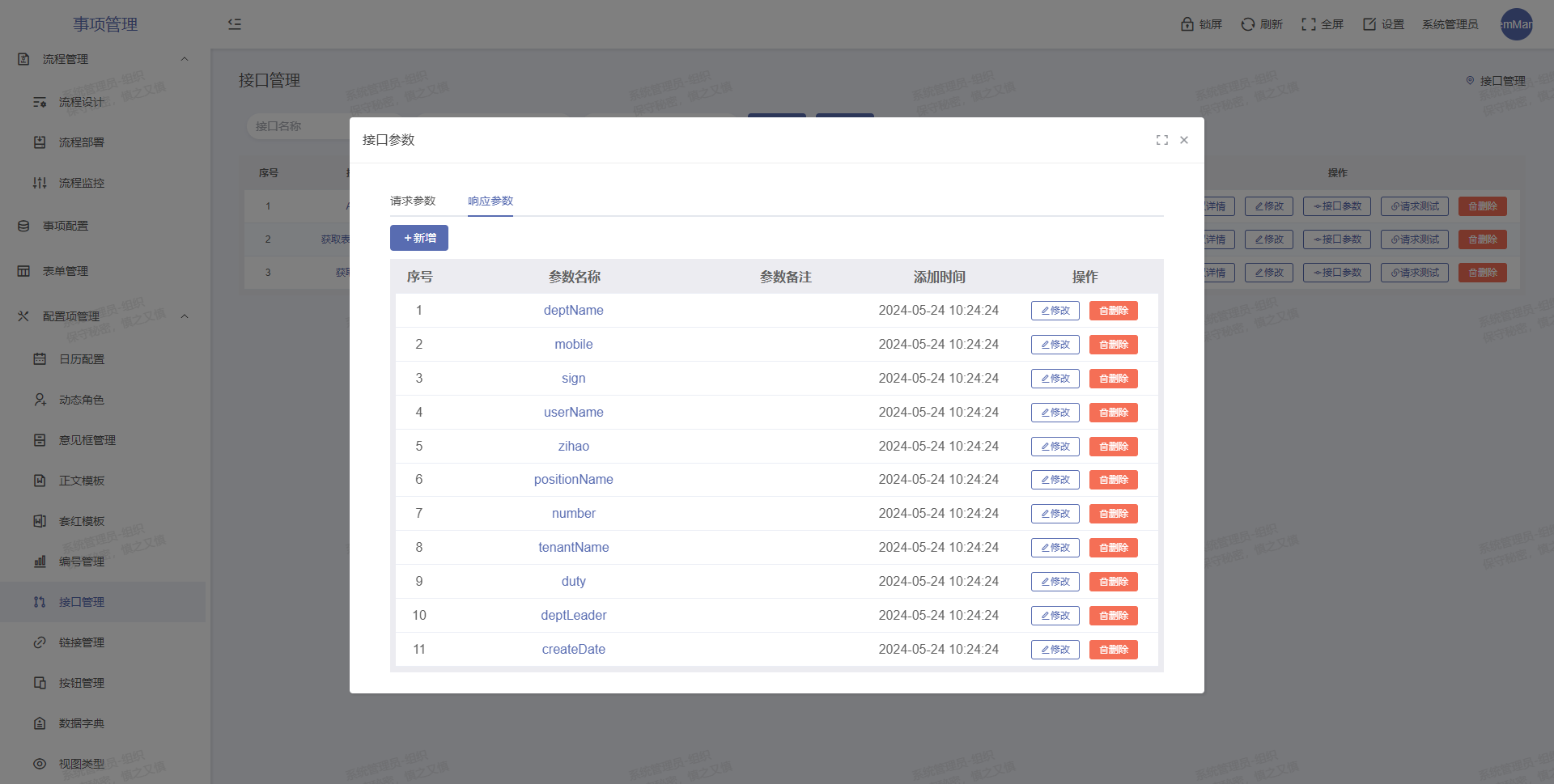

4	接口配置	支持第三方系统的接口配置、测试和调用，便于在流程路径和流程节点中进行接入
5	链接配置	支持第三方系统的功能模块地址的绑定和配置
6	关联流程	支持手动将参与办理的流程实例与当前流程实例进行关联，关联后可以联动打开
7	消息提醒	支持对在办件的流程节点的意见批复和办理情况进行消息通知配置
8	实例迁移	支持将低版本的流程的实例无缝迁移至高版本中

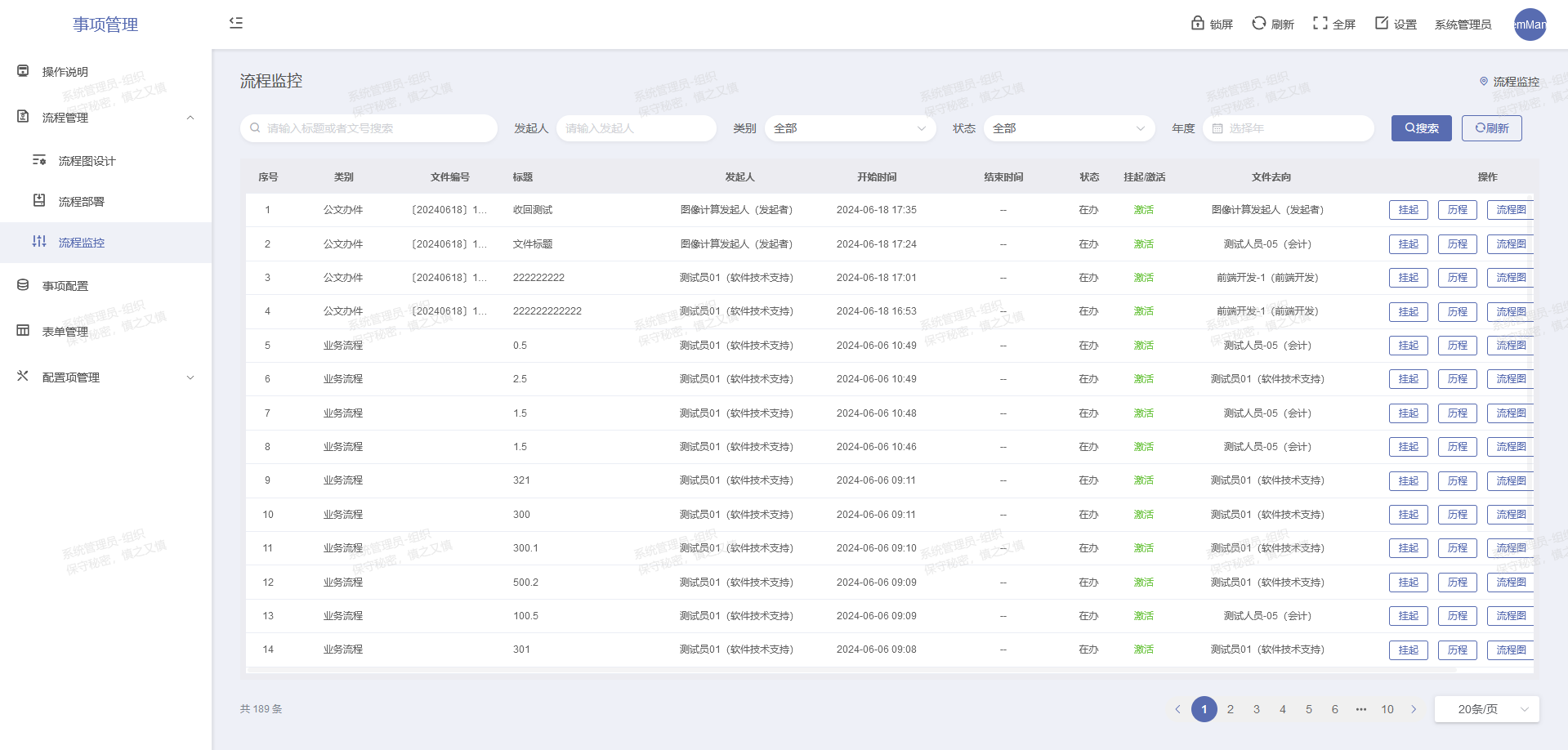

9	流程监控	支持对流程实例的删除、挂起、激活、历程图、变量进行实时查看和操作
10	综合检索	针对当前登录人的岗位下所有事项中的所有状态的流程实例检索
11	正文模板	支持外部导入的流式文件模板，便于正文起草的模板使用（需要正文插件）

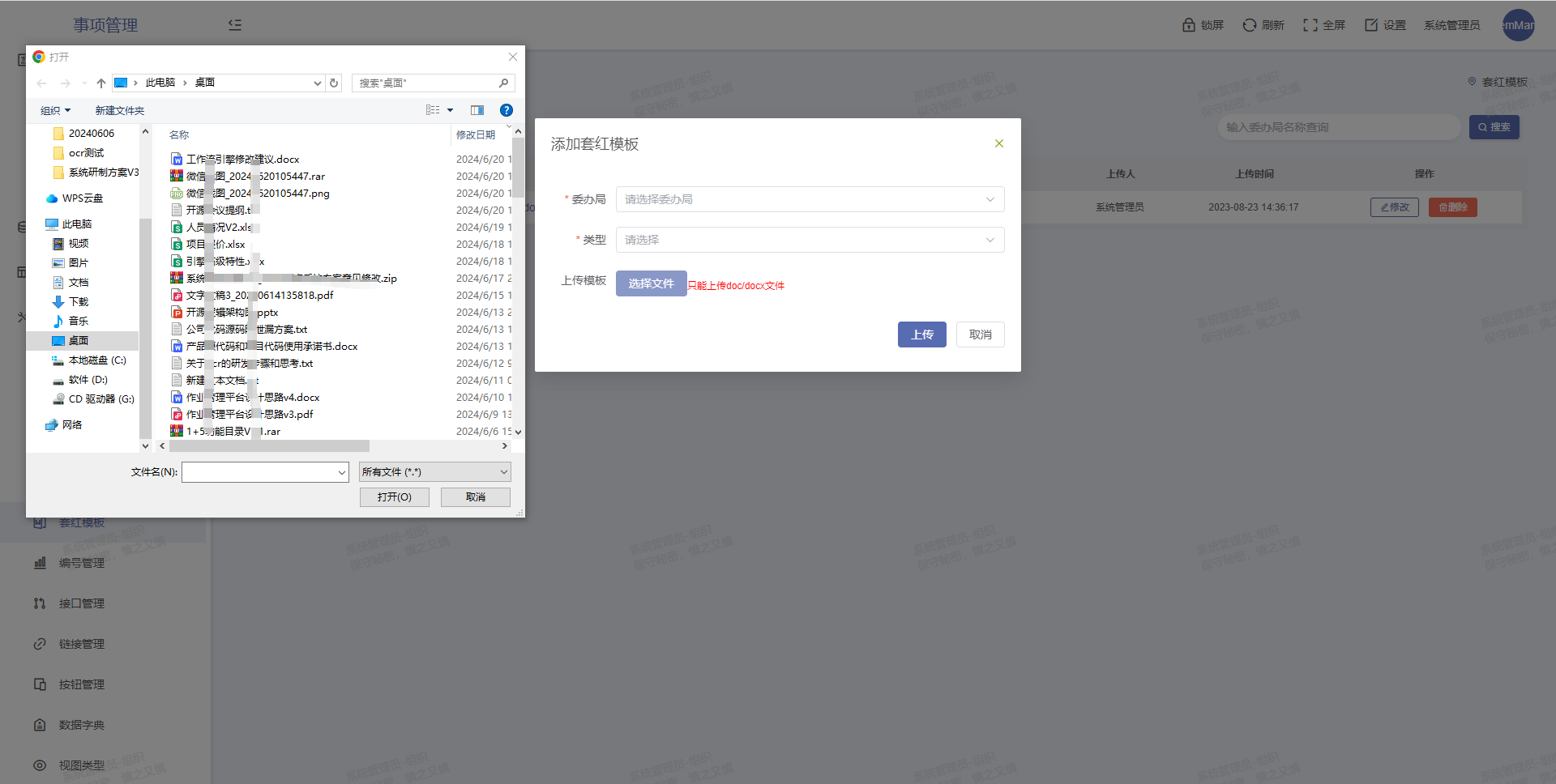

12	套红模板	支持外部导入的流式红头文件模板，便于正文起草后进行红头模板的添加（需要正文插件）
13	沟通交流	在流程实例的全过程中，支持所有办理和抄送相关岗位的人员进行留言沟通
14	打印模板	支持表单信息和word模板的配置，便于流程流转过程中的预览和打印
15	日历配置	针对法定节假日、国家调休计算工作日和自然日，便于流程的日期规则计算
16	意见配置	在事项的不同的流程节点中，支持配置不同类型的意见框，从而明确不同岗位的意见分栏

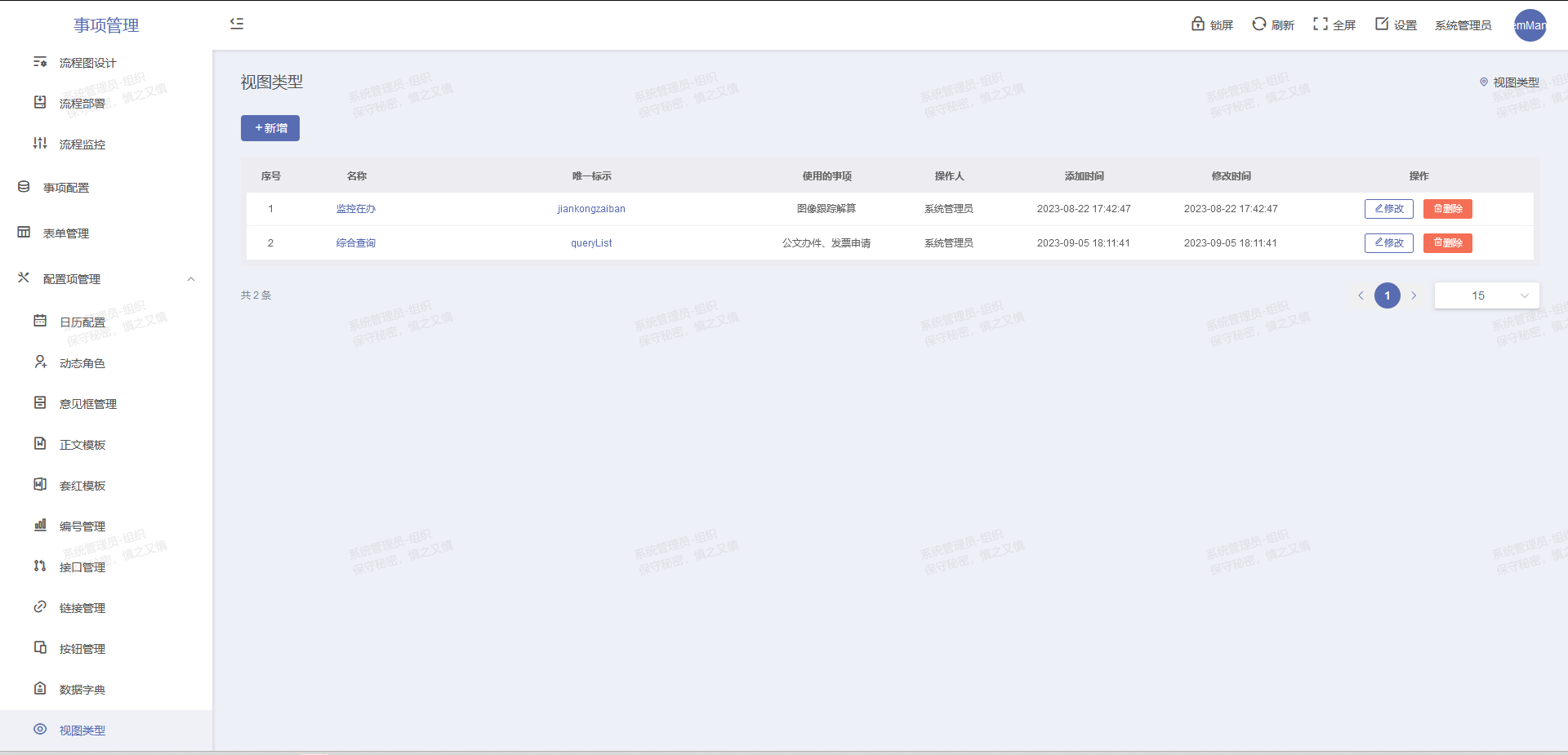

17	动态视图	支持灵活配置草稿箱、待办列表、在办列表、办结列表的展示方式
18	编号配置	在事项的不同的流程节点中，支持授权岗位对字段进行编号的定义
