基于llvm的变量轮转混淆pass实现
前言

之前有了解过一点点VMP的虚拟机，其中存在一种混淆机制，就是在执行之后将虚拟机的寄存器轮转，这样每个指令的寄存器就不一样了，极大的增加了数据流分析的难度。可能理解有点问题，但是这种思想也可以应用于源码级混淆。所以我就基于LLVM实现了一种变量轮转的混淆方式，发现能够能够阻碍数据流分析，迷惑看代码的人。

基于llvm的变量轮转混淆pass实现

设计

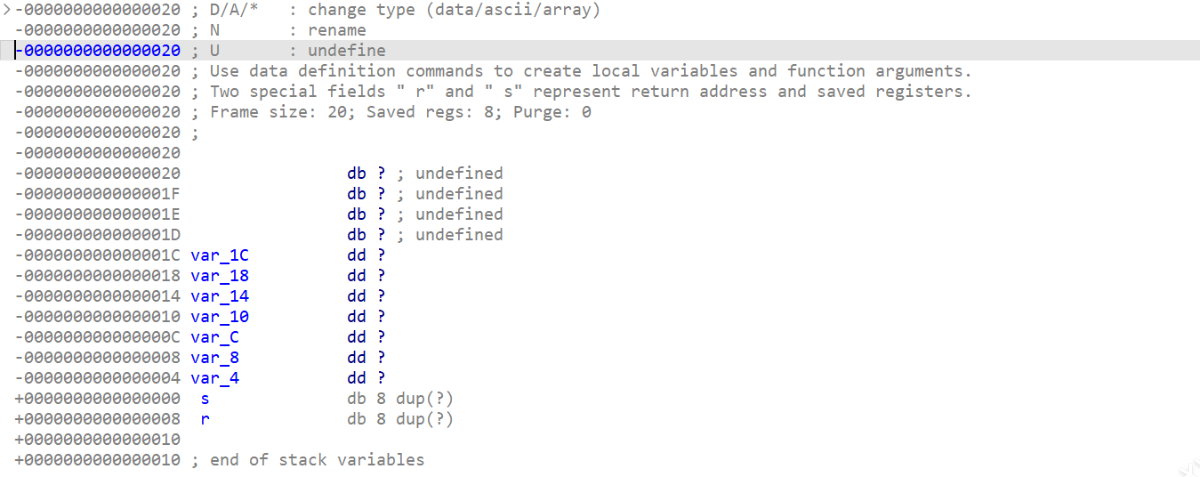

在LLVM中，函数内部的变量都是通过allocainst进行分配的，其分配的结果是一个指针类型，在IDA中对应的就是栈空间。

基于llvm的变量轮转混淆pass实现

在这里，由于LLVM的分配类型并不相同，不能像虚拟寄存器那样方便轮转。所以先想个办法将这些分配的allocainst统一一下。

• 由于allocainst返回的是一个指针，代表的该变量存储的位置。所以我们可以一开始就将所有的allocainst收集起来。
• 统一用一个allocainst分配一个巨大的uchar类型的buffer空间，用于这些allocainst分配。然后计算每一个alloca指令相对于这个buffer空间的偏移地址。
• 将引用这些原来allocainst的指令的操作数替换成，分配buffer+偏倚地址的指针。到这里实现将所有的allocainst统一起来。
• 然后就是构造变量轮转函数了，这个直接用llvm的irbuilder即可。
• 接下来就是变量轮转，由于空间本身不是环形空间，轮转的位数也有限制，必须一整个一整个变量的轮转。且要保证每个基本块进入时相对于原来没有发生移位。


具体代码实现构造轮转函数

具体算法实现很简单，给一个数组指针，数组长度，移位位数，然后移位就可以了。

基于llvm的变量轮转混淆pass实现

c代码实现如下

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

Function *VariableRotation::createRotateFunc(Module *m,PointerType *ptrType,Twine &name) {     std::vector params;     params.push_back(ptrType);     params.push_back(Type::getInt32Ty(m->getContext()));     params.push_back(Type::getInt32Ty(m->getContext()));     Type *rawType=ptrType->getPointerElementType();     FunctionType *funcType=FunctionType::get(Type::getVoidTy(m->getContext()),params,false);     Function *func=Function::Create(funcType,GlobalValue:rivateLinkage,name,m);     BasicBlock *entry1=BasicBlock::Create(m->getContext(),"entry1",func);     BasicBlock *cmp1=BasicBlock::Create(m->getContext(),"cmp1",func);     BasicBlock *entry2=BasicBlock::Create(m->getContext(),"entry2",func);     BasicBlock *cmp2=BasicBlock::Create(m->getContext(),"cmp2",func);     BasicBlock *shift=BasicBlock::Create(m->getContext(),"shift",func);     BasicBlock *end2=BasicBlock::Create(m->getContext(),"end2",func);     BasicBlock *end1=BasicBlock::Create(m->getContext(),"end1",func);     Function::arg_iterator iter=func->arg_begin();     Value *ptr=iter;     Value *len=++iter;     Value *times=++iter;     IRBuilder<> irb(entry1);     Value *zero=ConstantInt::get(irb.getInt32Ty(),0);     Value *one=ConstantInt::get(irb.getInt32Ty(),1);     AllocaInst *i=irb.CreateAlloca(irb.getInt32Ty());     AllocaInst *j=irb.CreateAlloca(irb.getInt32Ty());     AllocaInst *tmp=irb.CreateAlloca(rawType);     AllocaInst *array=irb.CreateAlloca(ptrType);     irb.CreateStore(zero,j);     irb.CreateStore(ptr,array);     irb.CreateBr(cmp1);     irb.SetInsertPoint(cmp1);     irb.CreateCondBr(irb.CreateICmpSLT(irb.CreateLoad(j),times),entry2,end1);     irb.SetInsertPoint(entry2);     irb.CreateStore(zero,i);     irb.CreateStore(irb.CreateLoad(irb.CreateInBoundsGEP(irb.CreateLoad(array),{zero})),tmp);     irb.CreateBr(cmp2);     irb.SetInsertPoint(cmp2);     irb.CreateCondBr(irb.CreateICmpSLT(irb.CreateLoad(i),irb.CreateSub(len,one)),shift,end2);     irb.SetInsertPoint(shift);     Value *ival=irb.CreateLoad(i);     Value *arr=irb.CreateLoad(array);     irb.CreateStore(irb.CreateLoad(irb.CreateInBoundsGEP(arr,{irb.CreateAdd(ival,one)})),irb.CreateInBoundsGEP(rawType,arr,{ival}));     irb.CreateStore(irb.CreateAdd(ival,one),i);     irb.CreateBr(cmp2);     irb.SetInsertPoint(end2);     irb.CreateStore(irb.CreateAdd(irb.CreateLoad(j),one),j);     irb.CreateStore(irb.CreateLoad(tmp),irb.CreateInBoundsGEP(irb.CreateLoad(array),{irb.CreateSub(len,one)}));     irb.CreateBr(cmp1);     irb.SetInsertPoint(end1);     irb.CreateRetVoid();     return func; }

这里并不是重点，熟悉llvm的ir的很快就能写出来。

处理函数的AllocaInst

• 函数第一个参数代表着要处理的llvm函数，第二个代表着统计出的函数的allocainst集合，第三个代表之前生成的移位函数。


  基于llvm的变量轮转混淆pass实现


• 然后开始处理，先遍历AllocaInst，然后使用getTypeAllocSize分别获取该指令分配的空间的大小，用于计算value_map，其实就是表示这AllocaInst到buffer的偏移地址的一个映射。


  基于llvm的变量轮转混淆pass实现


• 计算完成各个变量的偏移地址后，同时也得到了buffer应该有的大小，保存下来，并且使用AllocaInst分配空间。


  基于llvm的变量轮转混淆pass实现


• 开始遍历每个基本块。


  基于llvm的变量轮转混淆pass实现

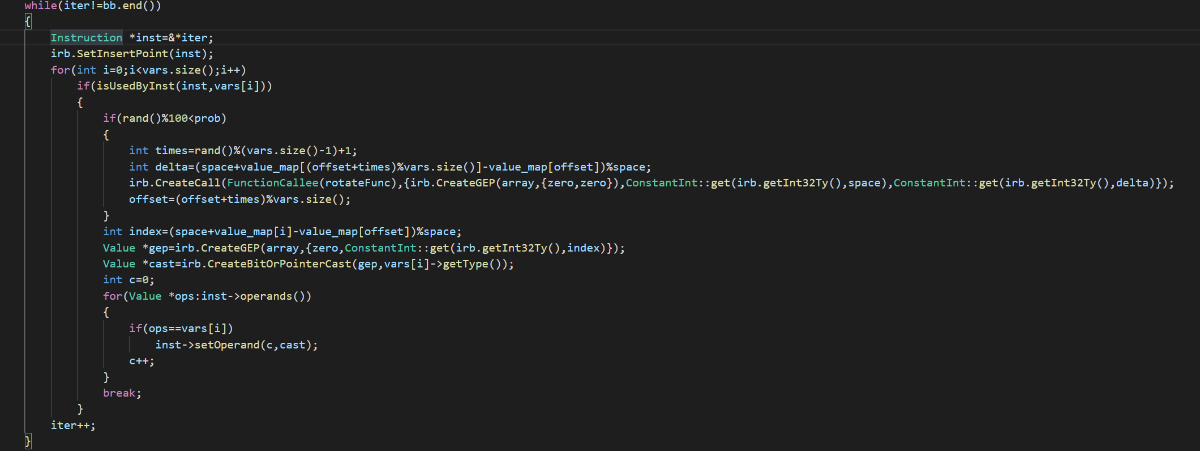

• 对于每个基本块，开始进行处理每个引用了原来变量的指令，替换成GEP buffer生成的指针，并将指针类型转换成原allocainst的指针类型。然后在基本块内部维护一个int，保存到当前指令的时候，已经轮转了多少位了，然后通过随机数进行插入轮转函数，更新int。


  基于llvm的变量轮转混淆pass实现


• 处理完基本块之后，查看轮转了多少位，如果不是0的话则需要修正一下，让轮转的位数为0(在取模意义下)


  基于llvm的变量轮转混淆pass实现




完整代码

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197

#include "llvm/Pass.h" #include "llvm/IR/Function.h" #include "llvm/IR/IRBuilder.h" #include "llvm/IR/CFG.h" #include "llvm/ADT/MapVector.h" #include "llvm/ADT/SetVector.h" #include "llvm/IR/BasicBlock.h" #include "llvm/Support/raw_ostream.h" #include "llvm/IR/LegacyPassManager.h" #include "llvm/Transforms/Utils/Cloning.h" #include "llvm/Transforms/IPO/PassManagerBuilder.h" #include "assert.h" #include #include #include #include #include using namespace llvm; namespace {     struct VariableRotation : public ModulePass     {         static char ID;            VariableRotation() : ModulePass(ID) {}         Function *createRotateFunc(Module *m,PointerType *ptrType,Twine &name);         void processFunction(Function &f,SetVector &shift);         bool processVars(Function &f,SetVector &vars,Function *rotateFunc);         bool isUsedByInst(Instruction *inst,Value *var)         {             for(Value *ops:inst->operands())                 if(ops==var)                     return true;             return false;         }         bool runOnModule(Module &m) override         {             Twine fname1=Twine("shiftFuncitonI8");             Function *shiftFunc=createRotateFunc(&m,Type::getInt8PtrTy(m.getContext()),fname1);             SetVector shifts;             shifts.insert(shiftFunc);             for(Function &f:m)             {                 if(&f==shiftFunc)                     continue;                 if(f.hasExactDefinition())                     processFunction(f,shifts);             }             return true;         }       }; } char VariableRotation::ID=0; static RegisterPass X("varobfu", "varobfu"); bool VariableRotation::processVars(Function &f,SetVector &vars,Function *rotateFunc) {     if(vars.size()<2)         return false;     IRBuilder<> irb(&*f.getEntryBlock().getFirstInsertionPt());     Value *zero=ConstantInt::get(irb.getInt32Ty(),0);     DataLayout data=f.getParent()->getDataLayout();     int space=0;     SetVector value_map;     printf("function: %s",f.getName());     for(int i=0;i<vars.size();i++)     {         AllocaInst *a=vars;         value_map.insert(space);         printf("address:  %d",space);         space+=data.getTypeAllocSize(a->getAllocatedType());     }     ArrayType *arrayType=ArrayType::get(irb.getInt8Ty(),space);     AllocaInst *array=irb.CreateAlloca(arrayType);     int prob=30;     for(BasicBlock &bb:f)     {         int offset=0;         BasicBlock::iterator iter=bb.getFirstInsertionPt();         if(&bb==&f.getEntryBlock())             iter++;         while(iter!=bb.end())         {             Instruction *inst=&*iter;             irb.SetInsertPoint(inst);             for(int i=0;i<vars.size();i++)                 if(isUsedByInst(inst,vars))                 {                     if(rand()%100<prob)                     {                         int times=rand()%(vars.size()-1)+1;                         int delta=(space+value_map[(offset+times)%vars.size()]-value_map[offset])%space;                         irb.CreateCall(FunctionCallee(rotateFunc),{irb.CreateGEP(array,{zero,zero}),ConstantInt::get(irb.getInt32Ty(),space),ConstantInt::get(irb.getInt32Ty(),delta)});                         offset=(offset+times)%vars.size();                     }                     int index=(space+value_map-value_map[offset])%space;                     Value *gep=irb.CreateGEP(array,{zero,ConstantInt::get(irb.getInt32Ty(),index)});                     Value *cast=irb.CreateBitOrPointerCast(gep,vars->getType());                     int c=0;                     for(Value *ops:inst->operands())                     {                         if(ops==vars)                             inst->setOperand(c,cast);                         c++;                     }                     break;                 }             iter++;         }         if(offset!=0)         {             irb.SetInsertPoint(bb.getTerminator());             irb.CreateCall(FunctionCallee(rotateFunc),{irb.CreateGEP(array,{zero,zero}),ConstantInt::get(irb.getInt32Ty(),space),ConstantInt::get(irb.getInt32Ty(),(space-value_map[offset])%space)});         }     }     return true; } void VariableRotation::processFunction(Function &f,SetVector &shift) {     SetVector list;     for(BasicBlock &bb:f)         for(Instruction &instr:bb)             if(isa(instr))             {                 AllocaInst *a=(AllocaInst*)&instr;                 list.insert(a);             }     if(processVars(f,list,shift[0]))     {         for(AllocaInst *a:list)             a->eraseFromParent();     } } Function *VariableRotation::createRotateFunc(Module *m,PointerType *ptrType,Twine &name) {     std::vector params;     params.push_back(ptrType);     params.push_back(Type::getInt32Ty(m->getContext()));     params.push_back(Type::getInt32Ty(m->getContext()));     Type *rawType=ptrType->getPointerElementType();     FunctionType *funcType=FunctionType::get(Type::getVoidTy(m->getContext()),params,false);     Function *func=Function::Create(funcType,GlobalValue:rivateLinkage,name,m);     BasicBlock *entry1=BasicBlock::Create(m->getContext(),"entry1",func);     BasicBlock *cmp1=BasicBlock::Create(m->getContext(),"cmp1",func);     BasicBlock *entry2=BasicBlock::Create(m->getContext(),"entry2",func);     BasicBlock *cmp2=BasicBlock::Create(m->getContext(),"cmp2",func);     BasicBlock *shift=BasicBlock::Create(m->getContext(),"shift",func);     BasicBlock *end2=BasicBlock::Create(m->getContext(),"end2",func);     BasicBlock *end1=BasicBlock::Create(m->getContext(),"end1",func);     Function::arg_iterator iter=func->arg_begin();     Value *ptr=iter;     Value *len=++iter;     Value *times=++iter;     IRBuilder<> irb(entry1);     Value *zero=ConstantInt::get(irb.getInt32Ty(),0);     Value *one=ConstantInt::get(irb.getInt32Ty(),1);     AllocaInst *i=irb.CreateAlloca(irb.getInt32Ty());     AllocaInst *j=irb.CreateAlloca(irb.getInt32Ty());     AllocaInst *tmp=irb.CreateAlloca(rawType);     AllocaInst *array=irb.CreateAlloca(ptrType);     irb.CreateStore(zero,j);     irb.CreateStore(ptr,array);     irb.CreateBr(cmp1);     irb.SetInsertPoint(cmp1);     irb.CreateCondBr(irb.CreateICmpSLT(irb.CreateLoad(j),times),entry2,end1);     irb.SetInsertPoint(entry2);     irb.CreateStore(zero,i);     irb.CreateStore(irb.CreateLoad(irb.CreateInBoundsGEP(irb.CreateLoad(array),{zero})),tmp);     irb.CreateBr(cmp2);     irb.SetInsertPoint(cmp2);     irb.CreateCondBr(irb.CreateICmpSLT(irb.CreateLoad(i),irb.CreateSub(len,one)),shift,end2);     irb.SetInsertPoint(shift);     Value *ival=irb.CreateLoad(i);     Value *arr=irb.CreateLoad(array);     irb.CreateStore(irb.CreateLoad(irb.CreateInBoundsGEP(arr,{irb.CreateAdd(ival,one)})),irb.CreateInBoundsGEP(rawType,arr,{ival}));     irb.CreateStore(irb.CreateAdd(ival,one),i);     irb.CreateBr(cmp2);     irb.SetInsertPoint(end2);     irb.CreateStore(irb.CreateAdd(irb.CreateLoad(j),one),j);     irb.CreateStore(irb.CreateLoad(tmp),irb.CreateInBoundsGEP(irb.CreateLoad(array),{irb.CreateSub(len,one)}));     irb.CreateBr(cmp1);     irb.SetInsertPoint(end1);     irb.CreateRetVoid();     return func; } static RegisterStandardPasses Y(PassManagerBuilder::EP_EarlyAsPossible,   [](const PassManagerBuilder &Builder, legacy:assManagerBase &M) {     PM.add(new VariableRotation());   });

效果

编译成so，并应用于ll文件。

1 2 3 4 5

clang `llvm-config --cxxflags` -Wl,-znodelete -fno-rtti -fPIC -shared VarObfu.cpp -o Var.so `llvm-config --ldflags` clang -S -emit-llvm test.cpp -o test.ll opt -load Var.so -var test.ll -S -o test_out.ll llvm-as test_out.ll clang test_out.ll -o test

IDA打开，可以看到f5代码中的变量的意义已经完全不一样了，如果忽略轮转函数，则代码完全没有意义，而想要恢复，则需要脑子一点点去演算变量地址才行。

基于llvm的变量轮转混淆pass实现
