在 Windows下搭建LLVM 使用环境
本文目的

搭建一个windows 下应用层能够快捷使用的 llvm 工具链，文中将会解释为什么要这么做，以及阐述其他方式可能会遇到的坑点，同时这个文章只是一个实践文，并不涉及具体原理，只为了提供一个windows 下搭建llvm的最佳实践方案。

• 为什么不用 VS2019 自带的llvm，而要很复杂的一系列编译替换来捣鼓它？
  答：不从头编译llvm项目的话，就无法编译生成Pass，你只是能用clang去编译生成exe，比起VS2019 自带的cl并没有明显优势。作为一个小白，我并不清楚为什么微软回出一个支持llvm工具编译的原因（也许是对于大型c++项目的编译速度考虑？），但对于我们来说，Pass相当于一个插件，起到中间层实际执行混淆的作用，是我们混淆功能的核心，所以必须要用它，而用它，你就需要对llvm进行从头到尾的编译。
• 为什么一定要用12.0.0版本的llvm？而且llvm 官方文档中支持VS2019直接进行工具链的编译，为什么不用 VS2019 进行项目编译，而要使用mingw来编译llvm项目？
  经过对12.0.1 / 12.0.0 / 15.0.6 几个版本的实践，会遇到各种问题，其中最主要的问题是，如果不使用12.0.0 ，你编译出来的llvm 集成到VS 2019中使用时，会出现各种意想不到的错误。另外用MSVC（VS 2019） 编译llvm时，不支持开启BUILD_SHARED_LIBS 选项，但可以使用LLVM_EXPORT_SYMBOLS_FOR_PLUGINS 选项或LLVM_ENABLE_PLUGINS选项，但这样会出现一个问题，编译后的pass仅能使用new Pass语法，而且必须使用opt 进行加载插件使用，实际只有registerPipelineParsingCallback回调函数可以正常使用
• 既然我们需要的只是Pass，也就是一个dll文件，那么我们是否能生成12.0.0 版本的llvm pass，然后就直接用VS 2019 自带的llvm来编译集成呢？
  不是自己编译出来的llvm pass 和 自己编译出来的 llvm clang-cl 在使用时会报0x7E（无法加载模块）的错误，因为不想在windows下试图调试llvm 源码找出报错原因，所以只能将就了。



环境搭建

基础环境
windows 10
https://github.com/llvm/llvm-project/releases/tag/llvmorg-12.0.0
CMake (https://cmake.org/download/)
VS 2019 16.11.10
MSYS2
Python
Git

安装步骤

• 安装cmake，https://cmake.org/download/ ，下载对应windows安装包安装即可
  PS: 安装时选择添加环境变量给所有用户使用


  在 Windows下搭建LLVM 使用环境


• 安装MSYS2
  PS：llvm 是支持 VS 2019直接去生成llvm的，不用安装这些东西，官方有相关文章(https://llvm.org/docs/GettingStartedVS.html)，编译很快，但编出来不会写相关Pass并利用，这里用gcc + vs2019 构造工具链，欢迎踩完坑后分享～
  官网：https://www.msys2.org/
  详细安装步骤：https://bbs.kanxue.com/thread-272346.htm#msg_header_h3_1
  安装后安装gcc工具链

  1	pacman -S --needed base-devel mingw-w64-x86_64-toolchain mingw-w64-i686-toolchain cmake

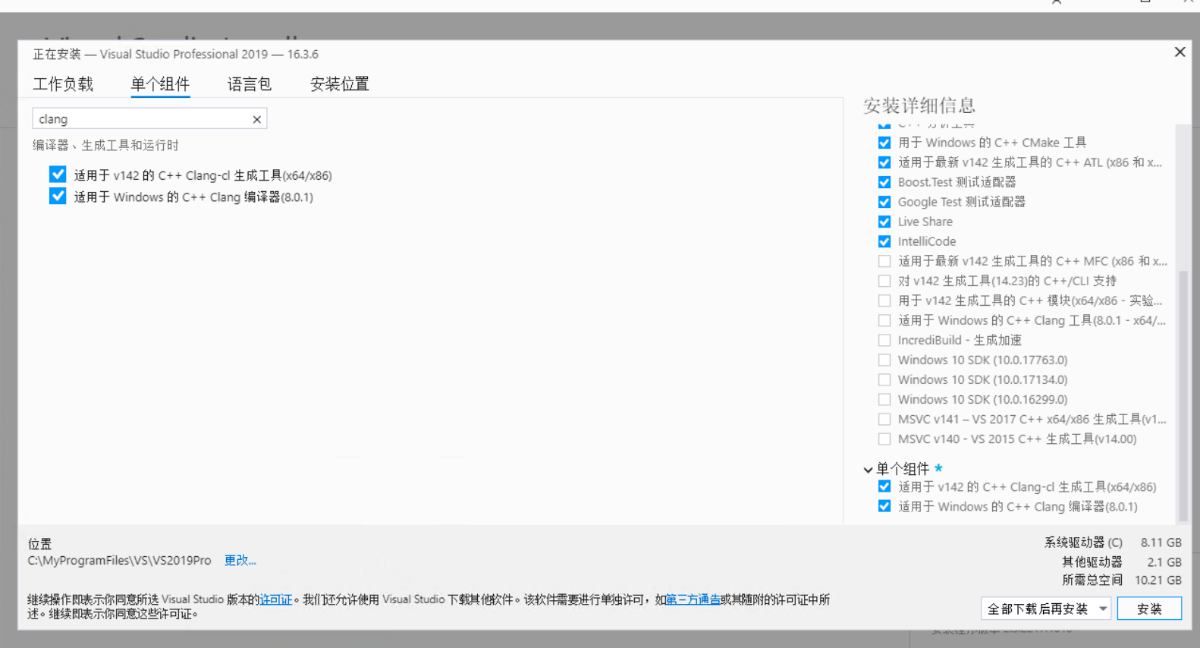

• 在VS 2019 中安装clang cmake 等工具


  在 Windows下搭建LLVM 使用环境


• 下载llvm 12.0.0源码，只需要下载clang和llvm文件夹即可，其他的编译pass用不到
  https://github.com/llvm/llvm-project/releases/tag/llvmorg-12.0.0


  在 Windows下搭建LLVM 使用环境

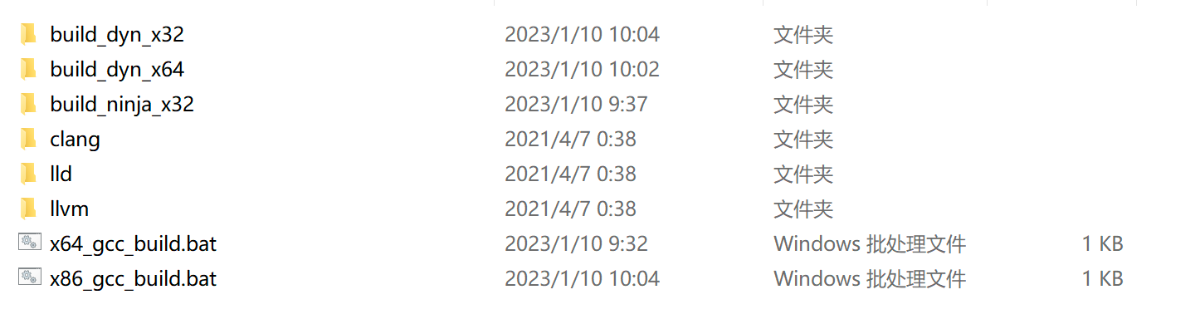

• 将源码解压，文件树如下：
  PS：其中build* 文件夹是我运行bat文件后产生的目录，lld 可以不用下载，是之前踩坑的产物


  在 Windows下搭建LLVM 使用环境


• 编译源码:
  x64_gcc_build.bat 文件内容

  1 2 3 4 5 6 7 8 9 10

  cd C:UsersadminDocumentsllvmProject12 set PATH=%PATH%;C:msys64mingw64in gcc --version cmake -G "MinGW Makefiles" -S ./llvm -B ./build_dyn_x64  ^ -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_PROJECTS="clang;" ^ -DLLVM_TARGETS_TO_BUILD="X86" -DBUILD_SHARED_LIBS=ON ^ -DLLVM_INCLUDE_TESTS=OFF -DLLVM_BUILD_TESTS=OFF ^ -DLLVM_INCLUDE_BENCHMARKS=OFF -DLLVM_BUILD_BENCHMARKS=OFF -DLLVM_ENABLE_DUMP=ON cmake --build ./build_dyn_x64 -j 4 cmake -DCMAKE_INSTALL_PREFIX="Crogram FilesLLVMllvm12llvm12_dyn_x64" -P .uild_dyn_x64cmake_install.cmake

  x86_gcc_build.bat 文件内容

  1 2 3 4 5 6 7 8 9 10

  cd C:UsersadminDocumentsllvmProject12 set PATH=%PATH%;C:msys64mingw32in gcc --version cmake -G "MinGW Makefiles" -S ./llvm -B ./build_dyn_x32  ^ -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_PROJECTS="clang;" ^ -DLLVM_TARGETS_TO_BUILD="X86" -DBUILD_SHARED_LIBS=ON ^ -DLLVM_INCLUDE_TESTS=OFF -DLLVM_BUILD_TESTS=OFF ^ -DLLVM_INCLUDE_BENCHMARKS=OFF -DLLVM_BUILD_BENCHMARKS=OFF -DLLVM_ENABLE_DUMP=ON cmake --build ./build_dyn_x32 -j 4 cmake -DCMAKE_INSTALL_PREFIX="Crogram FilesLLVMllvm12llvm12_dyn_x32" -P .uild_dyn_x32cmake_install.cmake

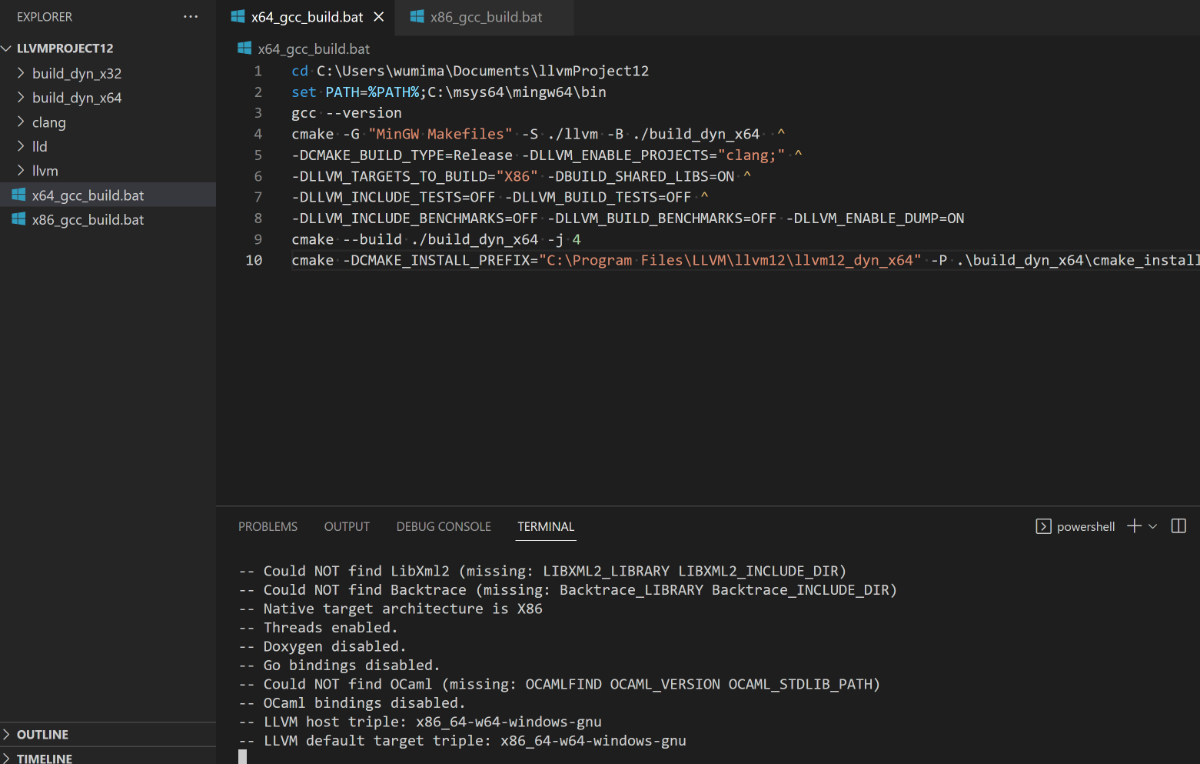

  运行 bat 文件即可编译对应的 llvm


  在 Windows下搭建LLVM 使用环境

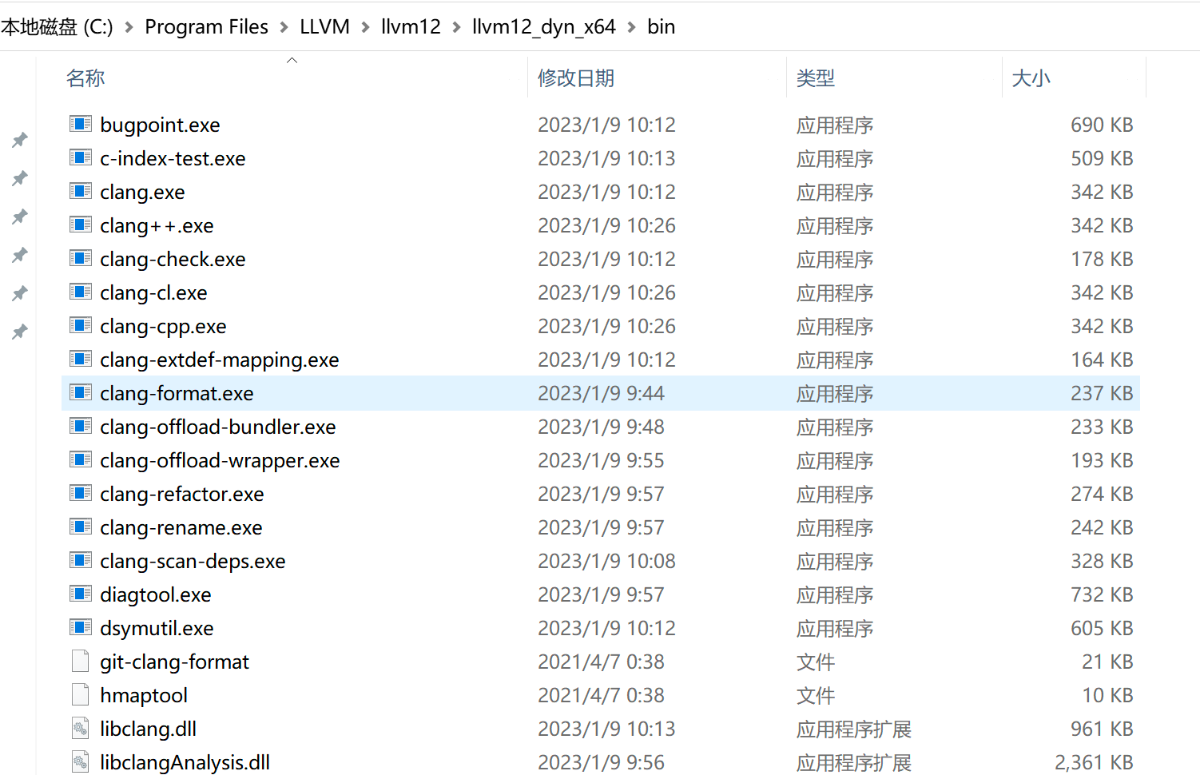

• 编译安装完成之后可以在下面两个目录中找到编译好的clang 文件

  1 2	Crogram FilesLLVMllvm12llvm12_dyn_x64 Crogram FilesLLVMllvm12llvm12_dyn_x32




  在 Windows下搭建LLVM 使用环境


• 安装后，我们已经可以用clang 编译hello world的cpp文件，但是编译正常的项目文件时，我们需要去解决动态链接库缺失和静态库的问题。
  缺失的动态库可以去C:msys64mingw64in去寻找，并且复制到Crogram FilesLLVMllvm12llvm12_dyn_x64in 中

  1 2 3 4

  libstdc++-6.dll libgcc_s_seh-1.dll libwinpthread-1.dll zlib1.dll

  缺失的动态库可以去C:msys64mingw32in去寻找，并且复制到Crogram FilesLLVMllvm12llvm12_dyn_x32in 中

  1 2 3 4

  libstdc++-6.dll libgcc_s_dw2-1.dll （这个库名称不一样） libwinpthread-1.dll zlib1.dll

  静态库则可以去对应的C:UsersadminDocumentsllvmProject12uild_dyn_x32lib 或者C:UsersadminDocumentsllvmProject12uild_dyn_x64lib中，将所有a文件添加到对应目录下。


测试使用

• 搭建测试的Pass文件和 测试程序源码，测试的文件树如下：
  Transforms 文件夹里存放pass文件，TestProgram是项目源码文件夹


  在 Windows下搭建LLVM 使用环境


• 其中 CMakeLists.txt 文件内容如下：


1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76

project(mydemo) cmake_minimum_required(VERSION 3.10) if(NOT DEFINED ENV{LLVM_HOME})     # User must define the LLVM_HOME environment that point to the root installation dir of llvm     message(FATAL_ERROR "Environment variable $LLVM_HOME is not defined, user should define it before running cmake!") endif() message(STATUS "LLVM_HOME = [$ENV{LLVM_HOME}]") if(NOT DEFINED ENV{LLVM_DIR})     # Default llvm config file path     set(ENV{LLVM_DIR} $ENV{LLVM_HOME}/lib/cmake/llvm) endif() # Check the path if (NOT EXISTS $ENV{LLVM_DIR})     message(STATUS "ath ($ENV{LLVM_DIR}) not found!")     # If default llvm config path not found, try this one,     # which is config with [-DLLVM_LIBDIR_SUFFIX=64] before building llvm     set(ENV{LLVM_DIR} $ENV{LLVM_HOME}/lib64/cmake/llvm)     if (NOT EXISTS $ENV{LLVM_DIR})         message(FATAL_ERROR "ath ($ENV{LLVM_DIR}) not found!")     else()         message(STATUS "ath ($ENV{LLVM_DIR}) found!")     endif() else()     message(STATUS "ath ($ENV{LLVM_DIR}) found!") endif() # Enable verbose output for debug, # Same as: cmake -D CMAKE_VERBOSE_MAKEFILE=ON or make VERBOSE=1 # set(CMAKE_VERBOSE_MAKEFILE on) find_package(LLVM REQUIRED CONFIG) add_definitions(${LLVM_DEFINITIONS}) include_directories(${LLVM_INCLUDE_DIRS}) link_directories(${LLVM_LIBRARY_DIRS}) # Debug message(STATUS "LLVM_DEFINITIONS  : ${LLVM_DEFINITIONS}") message(STATUS "LLVM_INCLUDE_DIRS : ${LLVM_INCLUDE_DIRS}") message(STATUS "LLVM_LIBRARY_DIRS : ${LLVM_LIBRARY_DIRS}") add_library(mydemo SHARED     # Add your source file here, header file is not neccessary     ./src/mydemo.cpp ) # Use C++11 to compile your pass (i.e., supply -std=c++11). target_compile_features(mydemo PRIVATE cxx_range_for cxx_auto_type) include_directories(./include) # LLVM is (typically) built with no C++ RTTI. We need to match that; # otherwise, we'll get linker errors about missing RTTI data. set_target_properties(mydemo PROPERTIES COMPILE_FLAGS "-fno-rtti") # Get proper shared-library behavior (where symbols are not necessarily # resolved when the shared library is linked) on OS X. if(APPLE)     set_target_properties(mydemo PROPERTIES LINK_FLAGS "-undefined dynamic_lookup") endif(APPLE) target_link_libraries(mydemo     libLLVMCore.dll.a     libLLVMSupport.dll.a     libLLVMipo.dll.a     libLLVMDemangle.dll.a     libLLVMTransformUtils.dll.a     libLLVMAnalysis.dll.a     libpthread.a )

3 . bat文件的内容如下(x86 就是将前面的环境设置为x86的即可)：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

cd C:UsersadminDocumentsllvmProjectollvm++ :: Set MSYS2 env set PATH=%PATH%;C:msys64mingw64in :: Set LLVM_HOME set LLVM_HOME=%PROGRAMFILES%/LLVM/llvm12/llvm12_dyn_x64 set CC=%LLVM_HOME%/bin/clang.exe set CXX=%LLVM_HOME%/bin/clang++.exe set OPT=%LLVM_HOME%/bin/opt.exe set LLC=%LLVM_HOME%/bin/llc.exe rd /Q /S .Build :: Build release version cmake -S ./Transforms -B ./Build -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_ASSERTIONS=ON  -G "MinGW Makefiles" :: Build debug version :: cmake -S ./Transforms -B ./Build -DCMAKE_BUILD_TYPE=Debug -DLLVM_ENABLE_ASSERTIONS=ON :: Build  project cmake --build ./Build -j 4 copy .Buildlibmypass.dll .Binlibmypassx64.dll "%CC%" -Xclang -load -Xclang .Binlibmypassx64.dll .TestProgramTestProgram.cpp -o .TestProgramBinTestProgram.exe :: /D LLVM  -mrdrnd -Xclang -load -Xclang "C:\Users\admin\Desktop\Work\ollvm++\Build\libmypass.dll" .TestProgramBinTestProgram.exe flag{s1mpl3_11vm_d3m0}

4 . TestProgram.cpp的内容，是一道简单的re逆向题：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

#include #include char input[100] = {0}; char enc[100] = "†Š}‡“‹M€Š CII†qbSi("; void encrypt(unsigned char *dest, char *src){     int len = strlen(src);     for(int i = 0;i < len;i ++){          dest = (src + (32 - i)) ^ i;     } } //flag{s1mpl3_11vm_d3m0} int main(int _argc, char *_argv[]){     //scanf("%s", input);     if(_argc <= 1){         return 0;     }     strcpy(input,_argv[1]);     printf("lease input your flag: %s",input);     unsigned char dest[100] = {0};     encrypt(dest, input);     bool result = strlen(input) == 22 && !memcmp(dest, enc, 22);     if(result){          printf("Congratulations~");     }else{          printf("Sorry try again.");     } }

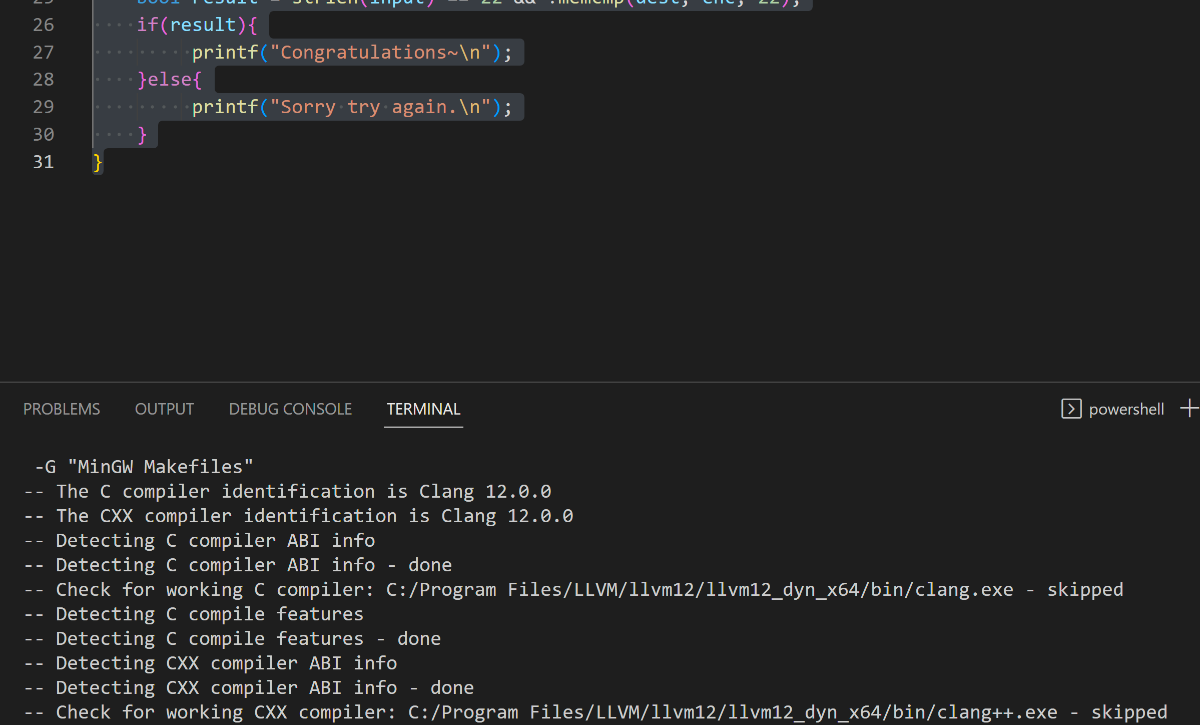

5 . 配置好之后，直接运行bat文件就能编译测试：

在 Windows下搭建LLVM 使用环境

集成到Visual Studio 中

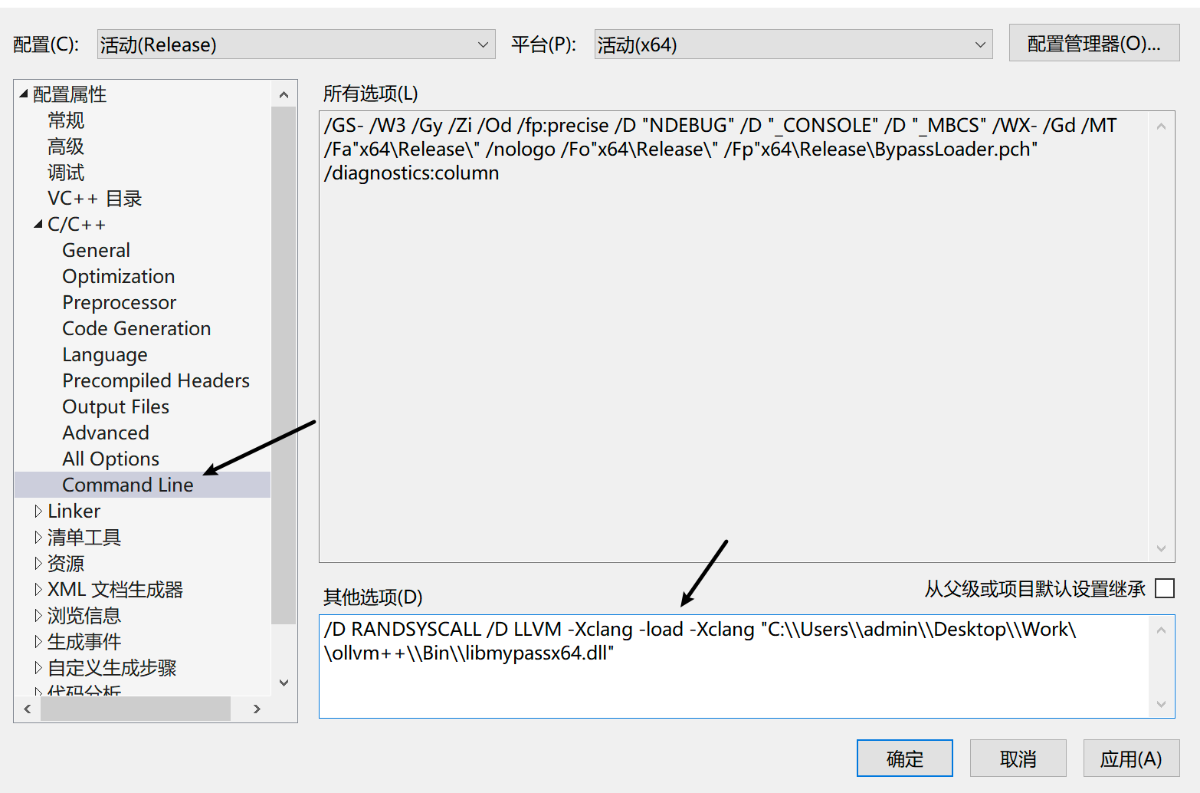

• 我使用的是vs 2019，在之前下载了llvm 12.0 ，并且我们编译替换成自己的，做好准备工作之后，只需要在命令行选项中加入调用语句即可。

  1	-Xclang -load -Xclang "C:\Users\admin\Desktop\Work\ollvm++\Build\libmypass.dll"

  在 Windows下搭建LLVM 使用环境

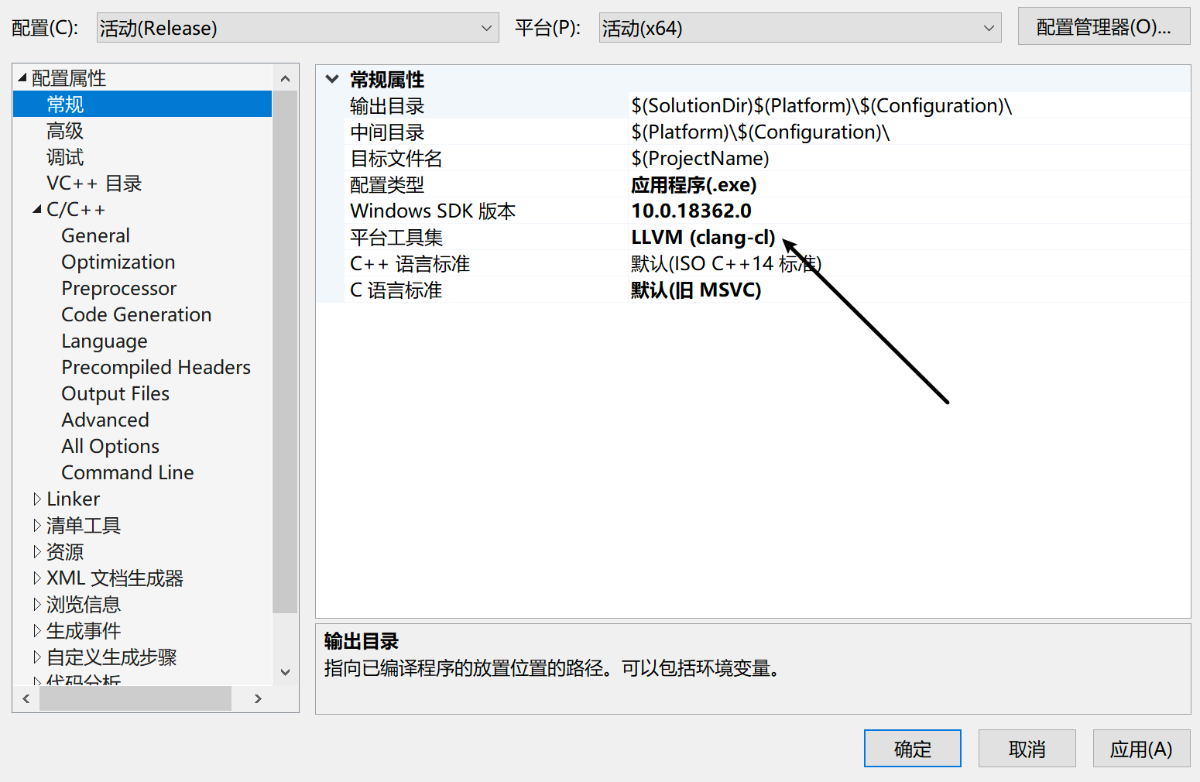

• 使用前还需要将平台工具集先改了


  在 Windows下搭建LLVM 使用环境





参考文章

• https://bbs.kanxue.com/thread-272346.htm#msg_header_h3_1
  PS：非常感谢作者，我的VS2019版本比他较高，又想用llvm 12.0，所以在使用他的工具链集成的时候不成功，但仍然给了我很大帮助。
• 看雪的llvm课程
