专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分
项目介绍

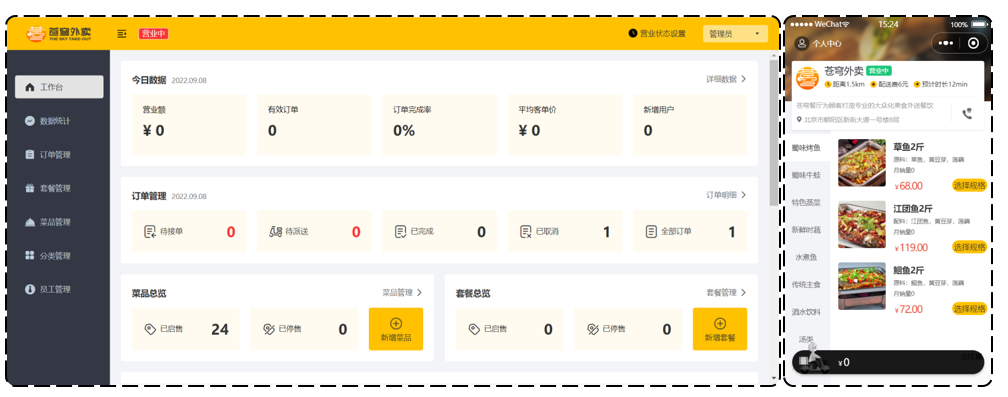

本项目（苍穹外卖）是专门为餐饮企业（餐厅、饭店）定制的一款软件产品，包括系统管理后台和小程序端应用两部分。其中系统管理后台主要提供给餐饮企业内部员工使用，可以对餐厅的分类、菜品、套餐、订单、员工等进行管理维护，对餐厅的各类数据进行统计，同时也可进行来单语音播报功能。小程序端主要提供给消费者使用，可以在线浏览菜品、添加购物车、下单、支付、催单等。

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

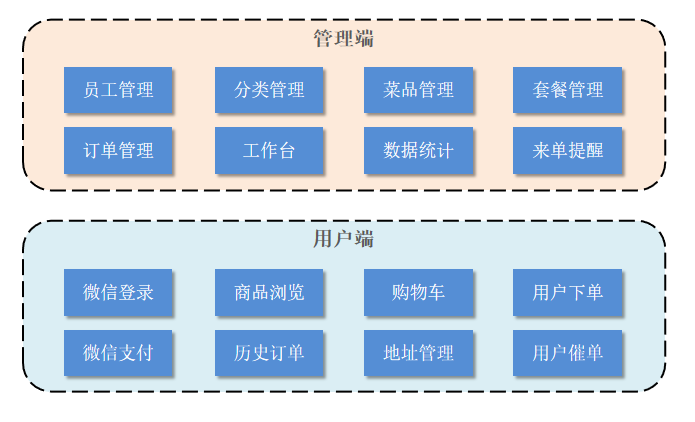

接下来，通过功能架构图来展示管理端和用户端的具体业务功能模块。

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

1). 管理端功能

员工登录/退出 , 员工信息管理 , 分类管理 , 菜品管理 , 套餐管理 , 菜品口味管理 , 订单管理，数据统计，来单提醒。

2). 用户端功能

微信登录 , 收件人地址管理 , 用户历史订单查询 , 菜品规格查询 , 购物车功能 , 下单 , 支付、分类及菜品浏览。

2.2 产品原型

产品原型，用于展示项目的业务功能，一般由产品经理进行设计。

注意事项：产品原型主要用于展示项目的功能，并不是最终的页面效果。

在课程资料的产品原型文件夹下,提供了两份产品原型。

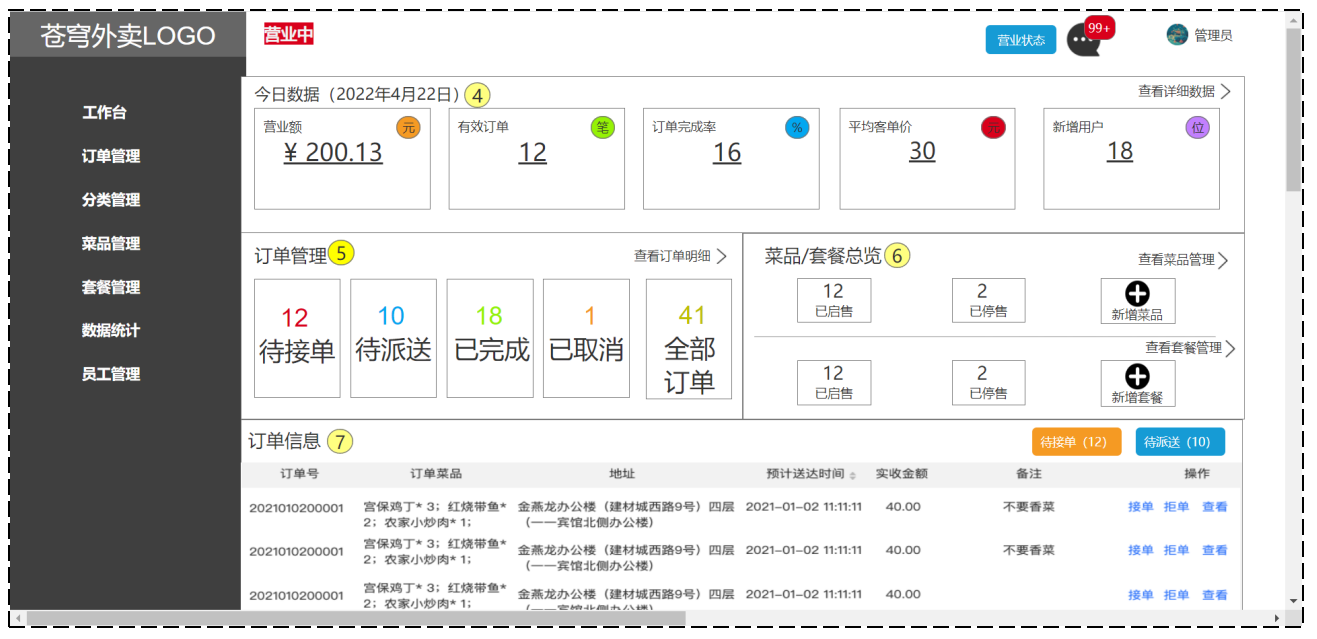

管理端原型图：

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

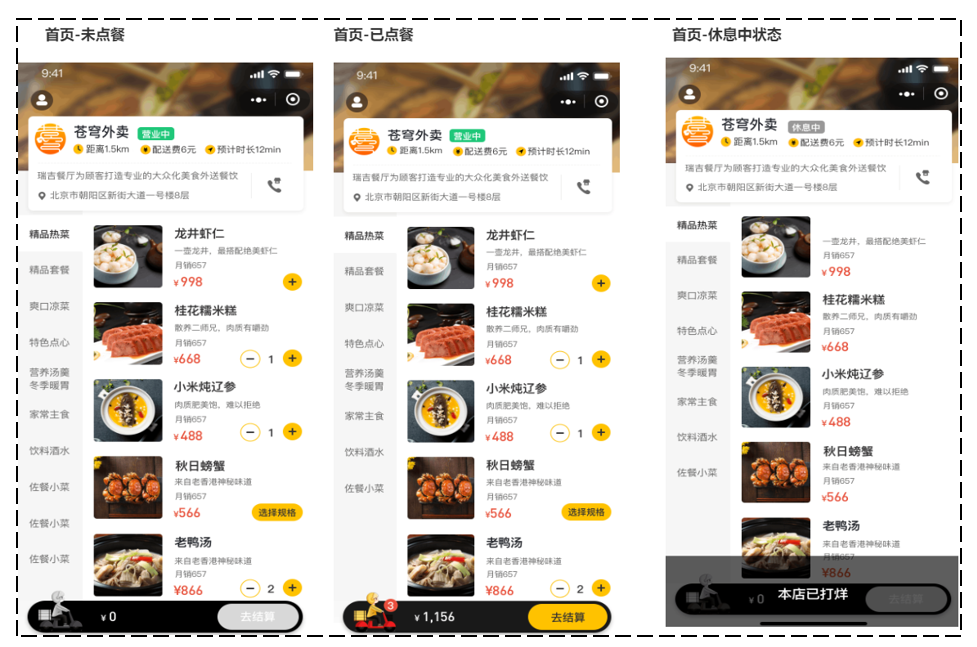

用户端原型图：

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

1). 管理端

餐饮企业内部员工使用。主要功能有:

[td]

模块	描述
登录/退出	内部员工必须登录后,才可以访问系统管理后台
员工管理	管理员可以在系统后台对员工信息进行管理，包含查询、新增、编辑、禁用等功能
分类管理	主要对当前餐厅经营的菜品分类或套餐分类进行管理维护，包含查询、新增、修改、删除等功能
菜品管理	主要维护各个分类下的菜品信息，包含查询、新增、修改、删除、启售、停售等功能
套餐管理	主要维护当前餐厅中的套餐信息，包含查询、新增、修改、删除、启售、停售等功能
订单管理	主要维护用户在移动端下的订单信息，包含查询、取消、派送、完成，以及订单报表下载等功能
数据统计	主要完成对餐厅的各类数据统计，如营业额、用户数量、订单等

2). 用户端

移动端应用主要提供给消费者使用。主要功能有:

[td]

模块	描述
登录/退出	用户需要通过微信授权后登录使用小程序进行点餐
点餐-菜单	在点餐界面需要展示出菜品分类/套餐分类, 并根据当前选择的分类加载其中的菜品信息, 供用户查询选择
点餐-购物车	用户选中的菜品就会加入用户的购物车, 主要包含查询购物车、加入购物车、删除购物车、清空购物车等功能
订单支付	用户选完菜品/套餐后, 可以对购物车菜品进行结算支付, 这时就需要进行订单的支付
个人信息	在个人中心页面中会展示当前用户的基本信息, 用户可以管理收货地址, 也可以查询历史订单数据

2.3 技术选型

关于本项目的技术选型, 我们将会从用户层、网关层、应用层、数据层这几个方面进行介绍，主要用于展示项目中使用到的技术框架和中间件等。

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

1). 用户层

本项目中在构建系统管理后台的前端页面，我们会用到H5、Vue.js、ElementUI、apache echarts(展示图表)等技术。而在构建移动端应用时，我们会使用到微信小程序。

2). 网关层

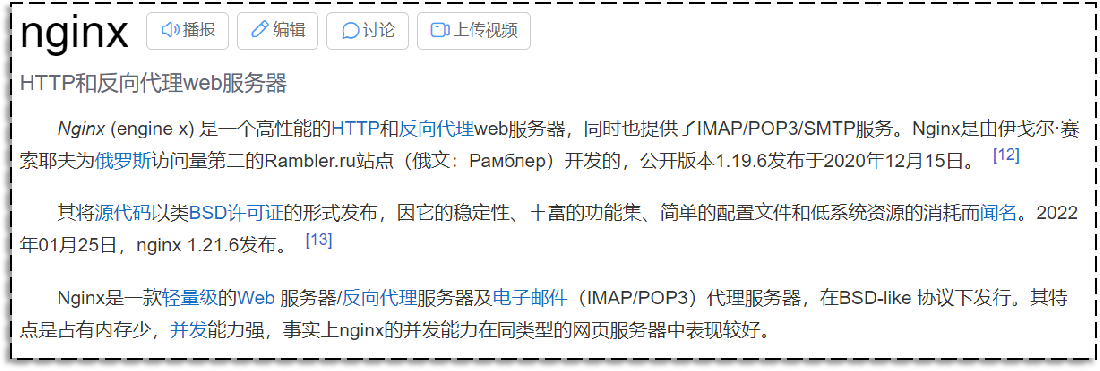

Nginx是一个服务器，主要用来作为Http服务器，部署静态资源，访问性能高。在Nginx中还有两个比较重要的作用：反向代理和负载均衡，在进行项目部署时，要实现Tomcat的负载均衡，就可以通过Nginx来实现。

3). 应用层

SpringBoot：快速构建Spring项目, 采用 "约定优于配置" 的思想, 简化Spring项目的配置开发。

SpringMVC：SpringMVC是spring框架的一个模块，springmvc和spring无需通过中间整合层进行整合，可以无缝集成。

Spring Task: 由Spring提供的定时任务框架。

httpclient: 主要实现了对http请求的发送。

Spring Cache: 由Spring提供的数据缓存框架

JWT: 用于对应用程序上的用户进行身份验证的标记。

阿里云OSS: 对象存储服务，在项目中主要存储文件，如图片等。

Swagger：可以自动的帮助开发人员生成接口文档，并对接口进行测试。

POI: 封装了对Excel表格的常用操作。

WebSocket: 一种通信网络协议，使客户端和服务器之间的数据交换更加简单，用于项目的来单、催单功能实现。

4). 数据层

MySQL：关系型数据库, 本项目的核心业务数据都会采用MySQL进行存储。

Redis：基于key-value格式存储的内存数据库, 访问速度快, 经常使用它做缓存。

Mybatis：本项目持久层将会使用Mybatis开发。

pagehelper: 分页插件。

spring data redis: 简化java代码操作Redis的API。

5). 工具

git: 版本控制工具, 在团队协作中, 使用该工具对项目中的代码进行管理。

maven: 项目构建工具。

junit：单元测试工具，开发人员功能实现完毕后，需要通过junit对功能进行单元测试。

postman: 接口测工具，模拟用户发起的各类HTTP请求，获取对应的响应结果。

3. 开发环境搭建

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

开发环境搭建主要包含前端环境和后端环境两部分。作为服务端开发工程师，我们课程学习的重心应该放在后端的业务代码上，前端的页面我们只需要导入资料中的nginx，前端页面的代码我们只需要能看懂即可。

3.1 前端环境搭建

1). 前端工程基于 nginx

从资料中找到前端运行环境的nginx，移动到非中文目录下。

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

sky目录中存放了管理端的前端资源，具体如下：

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

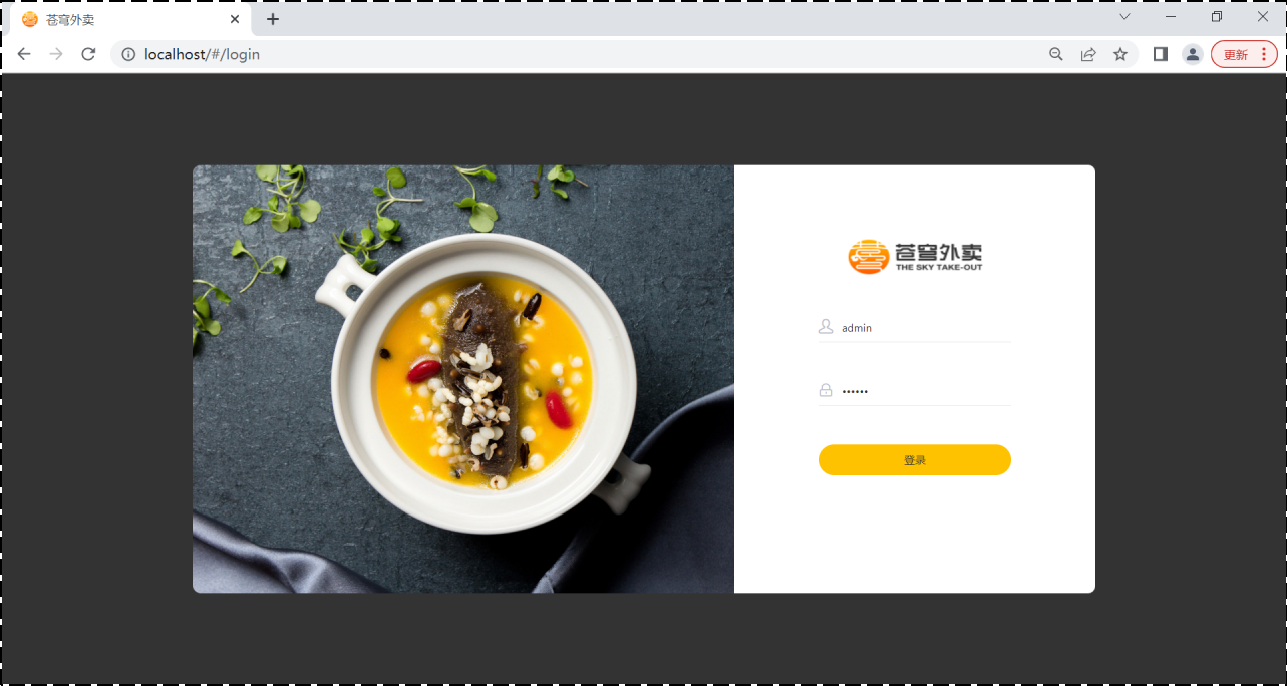

2). 启动nginx，访问测试

双击 nginx.exe 即可启动 nginx 服务，访问端口号为 80

http://localhost:80

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

3.2 后端环境搭建3.2.1 熟悉项目结构

后端工程基于 maven 进行项目构建，并且进行分模块开发。

1). 从当天资料中找到后端初始工程：

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

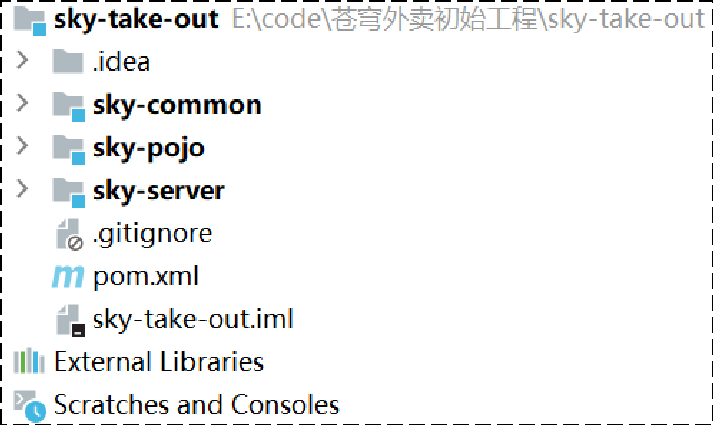

2). 用 IDEA 打开初始工程，了解项目的整体结构：

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

对工程的每个模块作用说明：

[td]

序号	名称	说明
1	sky-take-out	maven父工程，统一管理依赖版本，聚合其他子模块
2	sky-common	子模块，存放公共类，例如：工具类、常量类、异常类等
3	sky-pojo	子模块，存放实体类、VO、DTO等
4	sky-server	子模块，后端服务，存放配置文件、Controller、Service、Mapper等

对项目整体结构了解后，接下来我们详细分析上述的每个子模块：

sky-common: 模块中存放的是一些公共类，可以供其他模块使用

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

分析sky-common模块的每个包的作用：

[td]

名称	说明
constant	存放相关常量类
context	存放上下文类
enumeration	项目的枚举类存储
exception	存放自定义异常类
json	处理json转换的类
properties	存放SpringBoot相关的配置属性类
result	返回结果类的封装
utils	常用工具类

sky-pojo: 模块中存放的是一些 entity、DTO、VO

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

分析sky-pojo模块的每个包的作用：

[td]

名称	说明
Entity	实体，通常和数据库中的表对应
DTO	数据传输对象，通常用于程序中各层之间传递数据
VO	视图对象，为前端展示数据提供的对象
POJO	普通Java对象，只有属性和对应的getter和setter

sky-server: 模块中存放的是配置文件、配置类、拦截器、controller、service、mapper、启动类等

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

分析sky-server模块的每个包的作用：
[td]
名称说明
config 存放配置类
controller 存放controller类
interceptor 存放拦截器类
mapper 存放mapper接口
service 存放service类
SkyApplication 启动类

3.2.3 数据库环境搭建

从资料中找到sky.sql

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

直接打开sky.sql文件

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

通过该sql文件直接可创建数据库，所以不需要提前创建数据库，直接导入该文件执行即可。

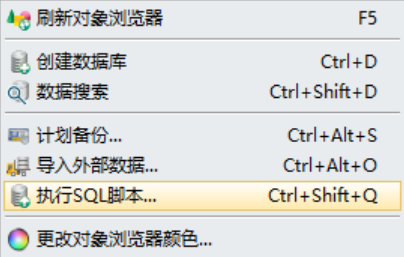

执行sky.sql文件

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

执行完成后，共创建出11张表

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

每张表的说明：

[td]

序号	表名	中文名
1	employee	员工表
2	category	分类表
3	dish	菜品表
4	dish_flavor	菜品口味表
5	setmeal	套餐表
6	setmeal_dish	套餐菜品关系表
7	user	用户表
8	address_book	地址表
9	shopping_cart	购物车表
10	orders	订单表
11	order_detail	订单明细表

我们目前先简单了解大概有哪些表, 每张表存储什么数据, 有一个印象。对于具体的表结构, 以及表结构中的字段, 可以参考资料中的**《数据库设计文档》**，同时在讲解具体的功能开发时, 我们也会再详细介绍。

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

3.2.4 前后端联调

后端的初始工程中已经实现了登录功能，直接进行前后端联调测试即可

实现思路：

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

1.Controller层

在sky-server模块中，com.sky.controller.admin.EmployeeController

/**
* 登录
*
* @param employeeLoginDTO
* @return
*/
@PostMapping("/login")
public Result login(@RequestBody EmployeeLoginDTO employeeLoginDTO) {
log.info("员工登录：{}", employeeLoginDTO);
//调用service方法查询数据库
Employee employee = employeeService.login(employeeLoginDTO);
//登录成功后，生成jwt令牌
Map claims = new HashMap<>();
claims.put(JwtClaimsConstant.EMP_ID, employee.getId());
String token = JwtUtil.createJWT(
jwtProperties.getAdminSecretKey(),
jwtProperties.getAdminTtl(),
claims);
EmployeeLoginVO employeeLoginVO = EmployeeLoginVO.builder()
.id(employee.getId())
.userName(employee.getUsername())
.name(employee.getName())
.token(token)
.build();
return Result.success(employeeLoginVO);
}

复制代码

2.Service层

在sky-server模块中，com.sky.service.impl.EmployeeServiceImpl

/**
* 员工登录
*
* @param employeeLoginDTO
* @return
*/
public Employee login(EmployeeLoginDTO employeeLoginDTO) {
String username = employeeLoginDTO.getUsername();
String password = employeeLoginDTO.getPassword();
//1、根据用户名查询数据库中的数据
Employee employee = employeeMapper.getByUsername(username);
//2、处理各种异常情况（用户名不存在、密码不对、账号被锁定）
if (employee == null) {
//账号不存在
throw new AccountNotFoundException(MessageConstant.ACCOUNT_NOT_FOUND);
}
//密码比对
if (!password.equals(employee.getPassword())) {
//密码错误
throw new PasswordErrorException(MessageConstant.PASSWORD_ERROR);
}
if (employee.getStatus() == StatusConstant.DISABLE) {
//账号被锁定
throw new AccountLockedException(MessageConstant.ACCOUNT_LOCKED);
}
//3、返回实体对象
return employee;
}

复制代码

3.Mapper层

在sky-server模块中，com.sky.mapper.EmployeeMapper

package com.sky.mapper;
import com.sky.entity.Employee;
import org.apache.ibatis.annotations.Mapper;
import org.apache.ibatis.annotations.Select;
@Mapper
public interface EmployeeMapper {
/**
* 根据用户名查询员工
* @param username
* @return
*/
@Select("select * from employee where username = #{username}")
Employee getByUsername(String username);
}

复制代码

注：可以通过断点调试跟踪后端程序的执行过程

3.2.5 nginx反向代理和负载均衡

对登录功能测试完毕后，接下来，我们思考一个问题：前端发送的请求，是如何请求到后端服务的？

前端请求地址：http://localhost/api/employee/login

后端接口地址：http://localhost:8080/admin/employee/login

前端请求地址后端接口地址

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

很明显，两个地址不一致，那是如何请求到后端服务的呢？

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

1). nginx反向代理

nginx 反向代理，就是将前端发送的动态请求由 nginx 转发到后端服务器

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

那为什么不直接通过浏览器直接请求后台服务端，需要通过nginx反向代理呢？

nginx 反向代理的好处：

提高访问速度
因为nginx本身可以进行缓存，如果访问的同一接口，并且做了数据缓存，nginx就直接可把数据返回，不需要真正地访问服务端，从而提高访问速度。
进行负载均衡
所谓负载均衡,就是把大量的请求按照我们指定的方式均衡的分配给集群中的每台服务器。
保证后端服务安全
因为一般后台服务地址不会暴露，所以使用浏览器不能直接访问，可以把nginx作为请求访问的入口，请求到达nginx后转发到具体的服务中，从而保证后端服务的安全。

专门为餐饮企业（餐厅、饭店）定制的一款外卖系统，包括系统管理后台和小程序端应用两部分 ...

nginx 反向代理的配置方式：

server{
listen 80;
server_name localhost;
location /api/{
proxy_pass http://localhost:8080/admin/; #反向代理
}
}

复制代码

**proxy_pass：**该指令是用来设置代理服务器的地址，可以是主机名称，IP地址加端口号等形式。

如上代码的含义是：监听80端口号，然后当我们访问 http://localhost:80/api/../..这样的接口的时候，它会通过 location /api/ {} 这样的反向代理到 http://localhost:8080/admin/上来。

接下来，进到nginx-1.20.2conf，打开nginx配置

# 反向代理,处理管理端发送的请求
location /api/ {
proxy_pass http://localhost:8080/admin/;
#proxy_pass http://webservers/admin/;
}

复制代码

当在访问http://localhost/api/employee/login，nginx接收到请求后转到http://localhost:8080/admin/，故最终的请求地址为http://localhost:8080/admin/employee/login，和后台服务的访问地址一致。

2). nginx 负载均衡

当如果服务以集群的方式进行部署时，那nginx在转发请求到服务器时就需要做相应的负载均衡。其实，负载均衡从本质上来说也是基于反向代理来实现的，最终都是转发请求。

nginx 负载均衡的配置方式：

upstream webservers{
server 192.168.100.128:8080;
server 192.168.100.129:8080;
}
server{
listen 80;
server_name localhost;
location /api/{
proxy_pass http://webservers/admin;#负载均衡
}
}

复制代码

**upstream：**如果代理服务器是一组服务器的话，我们可以使用upstream指令配置后端服务器组。

如上代码的含义是：监听80端口号，然后当我们访问 http://localhost:80/api/../..这样的接口的时候，它会通过 location /api/ {} 这样的反向代理到 http://webservers/admin，根据webservers名称找到一组服务器，根据设置的负载均衡策略(默认是轮询)转发到具体的服务器。

**注：**upstream后面的名称可自定义，但要上下保持一致。

nginx 负载均衡策略：

[td]

名称	说明
轮询	默认方式
weight	权重方式，默认为1，权重越高，被分配的客户端请求就越多
ip_hash	依据ip分配方式，这样每个访客可以固定访问一个后端服务
least_conn	依据最少连接方式，把请求优先分配给连接数少的后端服务
url_hash	依据url分配方式，这样相同的url会被分配到同一个后端服务
fair	依据响应时间方式，响应时间短的服务将会被优先分配

具体配置方式：

轮询：

upstream webservers{
server 192.168.100.128:8080;
server 192.168.100.129:8080;
}

复制代码

weight:

upstream webservers{
server 192.168.100.128:8080 weight=90;
server 192.168.100.129:8080 weight=10;
}

复制代码

ip_hash:

upstream webservers{
ip_hash;
server 192.168.100.128:8080;
server 192.168.100.129:8080;
}

复制代码

least_conn:

upstream webservers{
least_conn;
server 192.168.100.128:8080;
server 192.168.100.129:8080;
}

复制代码

url_hash:

upstream webservers{
hash &request_uri;
server 192.168.100.128:8080;
server 192.168.100.129:8080;
}

复制代码

fair:

upstream webservers{
server 192.168.100.128:8080;
server 192.168.100.129:8080;
fair;
}

复制代码
