一个基于物联网概念下的智能售货机运营管理系统
一、简介

一个基于物联网概念下的智能售货机运营管理系统

技术栈

• 后端: Spring Boot, Spring Security, MyBatis, Jwt
• 数据库: MySQL, Redis
• 前端: Vue3, Element-Plus
• 构建工具: Maven, Node.js


软件环境

组件	最低版本要求	推荐版本
JDK	>= 1.8	11
MySQL	>= 5.7.0	8
Redis	>= 3.0	5 (Windows)
Maven	>= 3.0	3.6
Node.js	>= 12	16 (支持 Vue3)

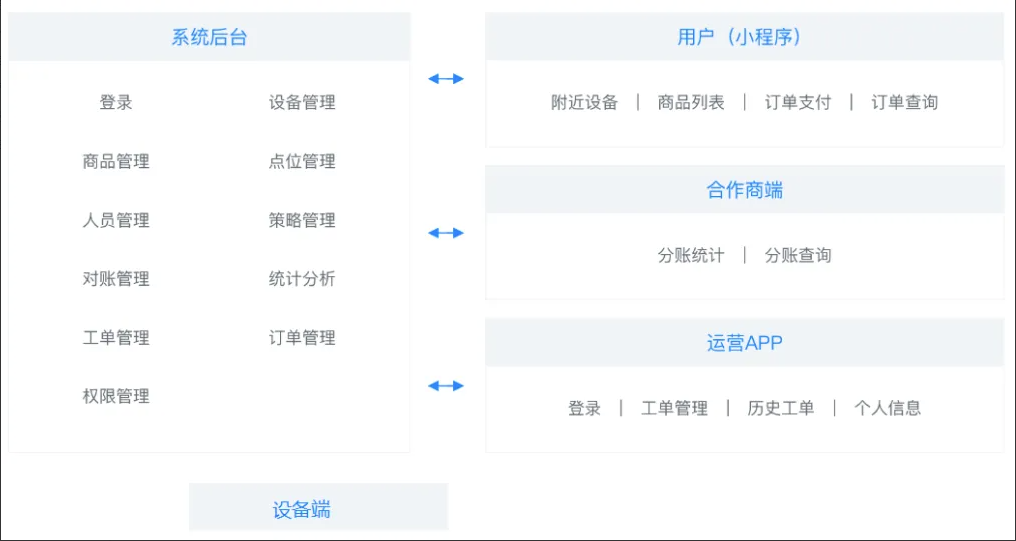

二、角色与功能

一个基于物联网概念下的智能售货机运营管理系统

一个完整的售货机系统由五端五角色组成：

• 管理员：对基础数据（区域、点位、设备、货道、商品等）进行管理，创建工单指派运维或运营人员，查看订单，查看各种统计报表。
• 运维人员：投放设备、撤除设备、维修设备。
• 运营人员：补货。
• 合作商：仅提供点位，坐收渔翁之利。
• 消费者: 在小程序或屏幕端下单购买商品。

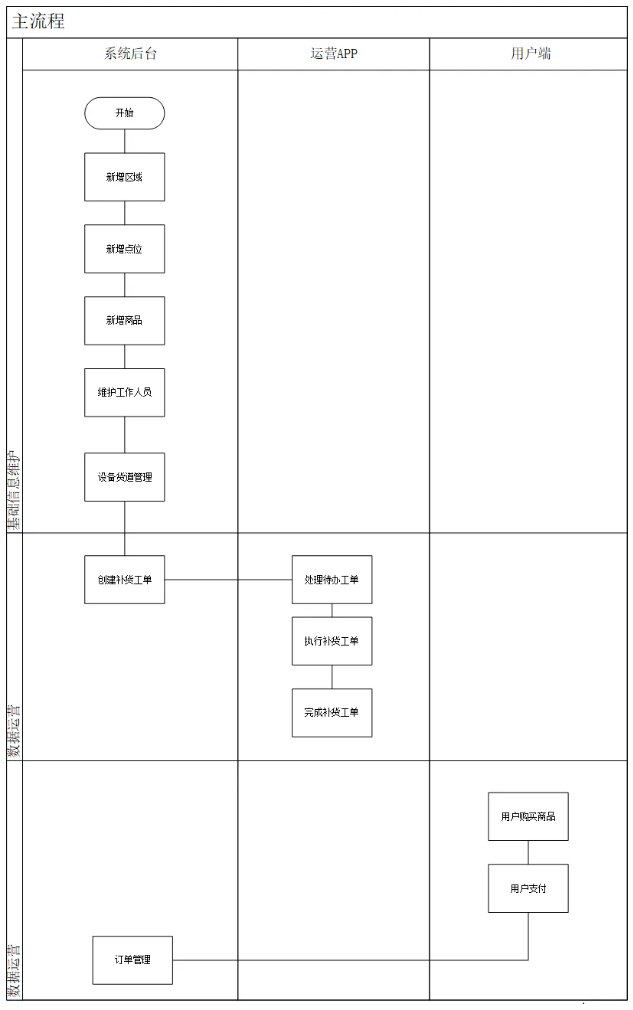

三、业务流程

一个基于物联网概念下的智能售货机运营管理系统

整个工程中，课程里会对主要核心的业务进行实现，主要包含下面的业务流程：

（1）平台管理员：主要作用有基础数据的管理和创建工单派出员工完成维修或补货。

（2）运营人员：主要作用是处理运营工单业务（补货等操作）

（3）运维人员：主要作用是处理运维工单业务（设备维修等操作）

（4）消费者：供C端用户使用。消费者扫描售货机上的二维码可以打开此端。主要作用是完成在售货机的购物操作。

平台管理员

一个基于物联网概念下的智能售货机运营管理系统

一个基于物联网概念下的智能售货机运营管理系统

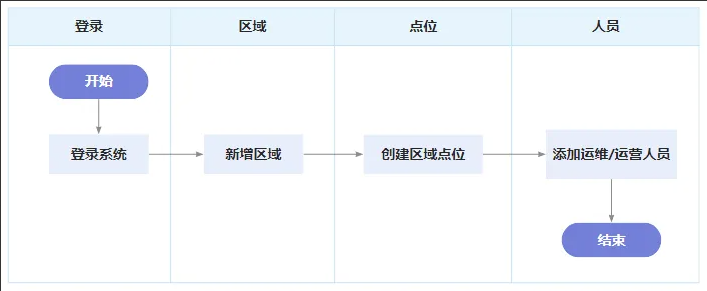

  上图中的简要流程：

①：平台管理人员登录到系统管理后台系统

②：创建区域数据

③：创建区域下点位数据

④：添加运维/运营人员

⑤：创建售货机信息

⑥：设置售货机点位信息

⑦：创建运维投放工单，由运维人员开始投放设备（安装设备）

⑧：设置售卖的商品信息

⑨：创建运营补货工单，由运营人员开始投放商品信息

运维人员

一个基于物联网概念下的智能售货机运营管理系统

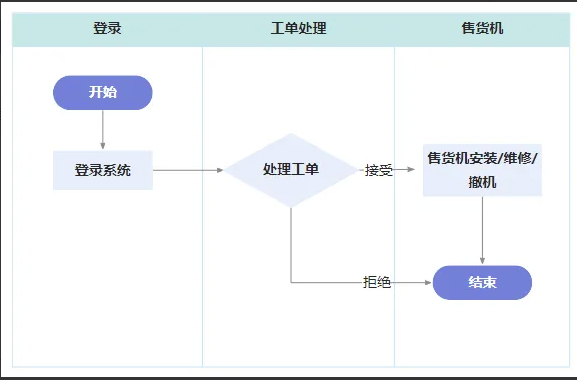

上图中的简要流程：

①：运维人员通过App登录运营系统

②：在App对派送过来的工单进行处理

③：接受工单后在指定的投放点安装售货机

④：拒绝工单该运维人员的工单结束

运营人员

一个基于物联网概念下的智能售货机运营管理系统

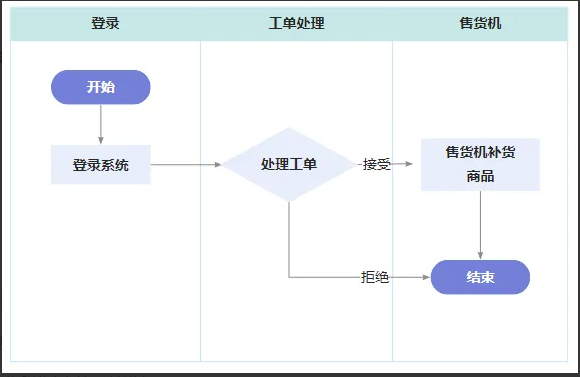

上图中的简要流程：

①：运营人员通过App登录运营系统

②：在App对派送过来的工单进行处理

③：接受工单后在指定的售货机的商品进行补货

④：拒绝工单该运维人员的工单结束

消费者

一个基于物联网概念下的智能售货机运营管理系统

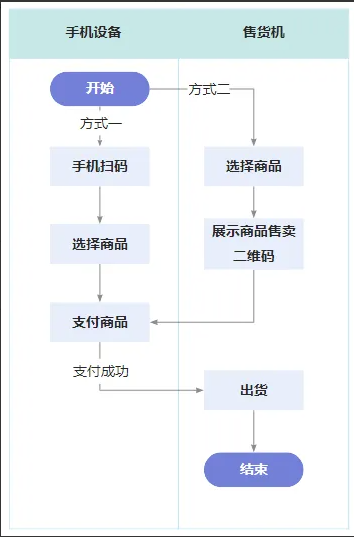

上图中的简要流程：

方式一：

①：用户通过售货机二维码进行购买商品

②：扫码后在手机端微信小程序选择商品

③：支付成功后在售货机取货

方式二：

①：用户在售货机上选择商品

②：在选择商品后扫码支付商品的二维码

③：支付成功后在售货机取货

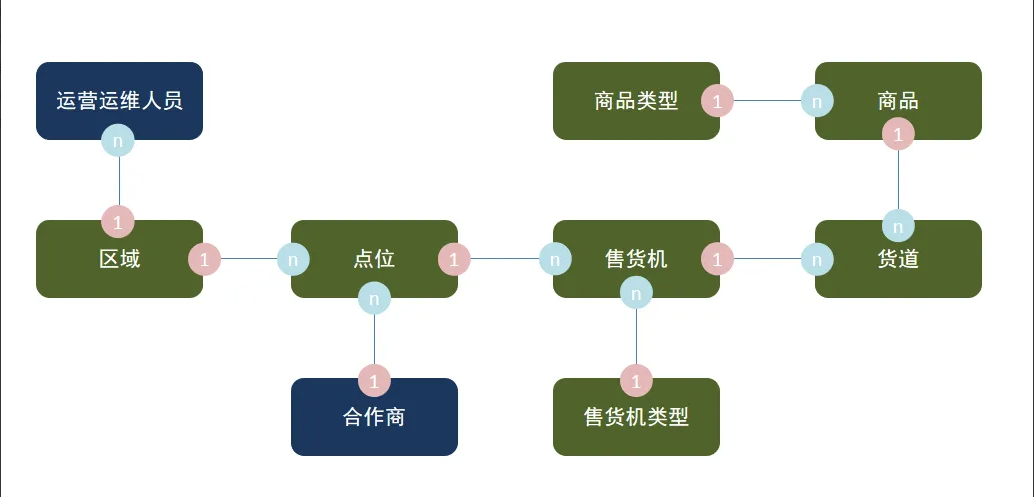

库表设计

一个基于物联网概念下的智能售货机运营管理系统

一个区域可以有多个点位

一个点位可以有多个售货机

一个售货机有多个货道

多个货道可以放置同一样商品

一个商品类型下有多个商品

一个售货机类型下有多个售货机

一个合作商有多个点位

合作商和区域之间没有关系，因为合作商拥有的多个点位可以分布在不同的区域

每个区域下有多个运维和运营人员，他们来负责这个区域下的设备的运维和运营
