一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

一个基于ESP32使用ESP-IDF架构开发的摩尔斯电码练习器，使用LVGL制作图形界面。可以实现摩尔斯电码的本地练习以及通过网络与其他使用此项目的HAM进行模拟通联。

目前项目正处于开发测试阶段，不保证所有的功能都能正常使用，仅供有兴趣的朋友抢先体验。

一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

项目计划及进度

• 基础功能


  • 电码录入
  • 电码解译

• 配网


  • 微信配网
  • ESP-TOUCH配网

• 模拟通联


  • WebSocket方式模拟通联
  • MQTT方式模拟通联

• 设置


  • 在练习器上进行设置
  • 在Web页面上进行设置

• 训练


  • 键入训练
  • 解码训练
  • 训练排行榜

• 网络对讲
• SDR


  • 本地SDR
  • 网络SDR




物料清单

鉴于目前为测试阶段，此物料清单不作为最终版本使用。所列内容可能随时有改变。

[td]

名称	数量	说明
ESP32开发板	1
杜邦线	若干
扬声器	1
旋转编码器	1
彩色显示屏	1	显示控制芯片ILI9341 分辨率240×320 触摸控制芯片XPT2046
3.5毫米音频母座	1	用于连接电键
3.5毫米音频线	1	公对公，用于连接电键。
电键	1	手动或自动均可，或者也可以使用开关代替
功放		目前项目中并没有使用功放，后续会添加

使用方法接线DISP:

1. DISP:        显示屏

2. TOUCH:        触摸控制引脚（可以不接，使用旋转编码器可进行所有操作）

3. KEY:        电键

4. ROT:        旋转编码器

5. SPK:        扬声器

复制代码

所有模块的GND均接入开发板的GND引脚，下表中不再重复说明。

设备	ESP32	说明
DISP - MOSI	GPIO13	或标为SDI
DISP - CLK	GPIO14	或标为SCK
DISP - CS	GPIO15
DISP - DC	GPIO2
DISP - RESET	GPIO4
DISP - VCC	VIN
DISP - LED	3V3
TOUCH - IRQ	GPIO27
TOUCH - CS	GPIO5
TOUCH - CLK	GPIO18	或标为SCK
TOUCH - MOSI	GPIO23	或标为DIN
TOUCH - MISO	GPIO19	或标为DO
ROT - CLK	GPIO33
ROT - DT	GPIO32
ROT - SW	GPIO12
KEY - A	GPIO34	默认手动键使用该引脚
KEY - B	GPIO35
SPK	GPIO25	暂时没有使用功放，后续接线方法可能会发生改变

如需更改引脚，可在在coffee_lib目录下的config.h文件中进行配置。

固件上传

固件上传可以使用以下三种方式

• 使用乐鑫的Flash download tool工具上传。（仅限Windows操作系统）
• 使用IDF工具上传。（Windows、Linux及MacOS）
• 使用VSCode插件编译上传。（Windows、Linux及MacOS）


以下分别介绍这三种方式的操作方法。

固件下载的方式安装

此方式目前仅支持Windows操作系统

• 在附件中下载Flash下载工具。
• 根据自己手上的开发板下载对应的USB驱动。目前市面上的ESP32开发板所使用的串口转USB芯片多为CH340或CP2102，确认好自己的开发板的芯片信号下载对应驱动即可。

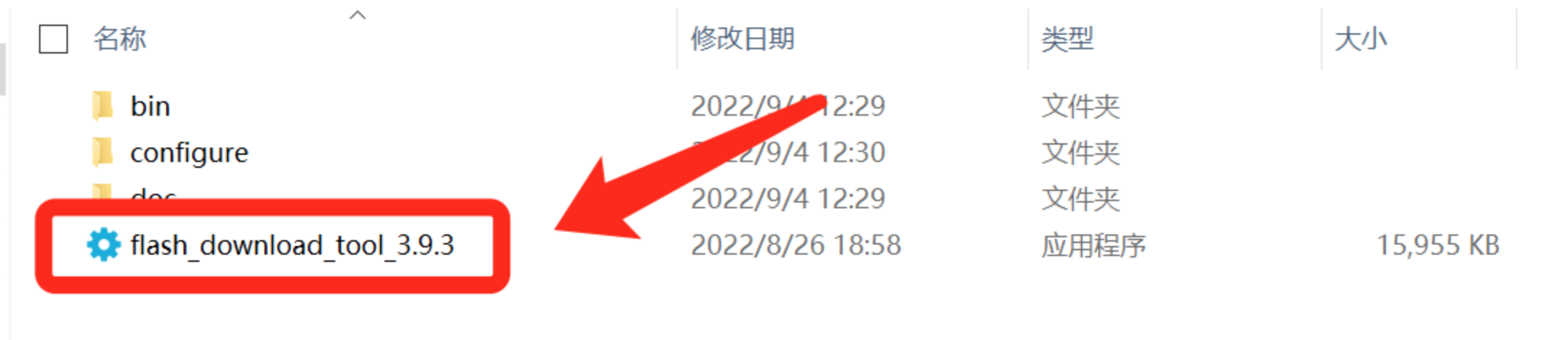

• 确定开发板已经被电脑正确识别后，启动Flash下载工具。



一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

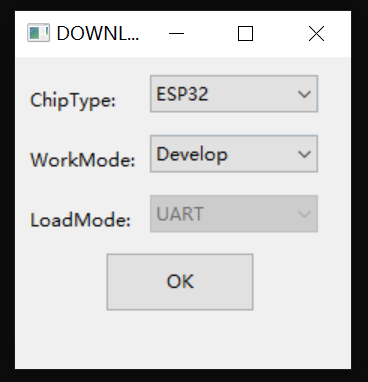

• 启动后将ChipType选择为ESP32，其他内容不变。如下图：



一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

• 将bin目录中的4个文件分别添加到工具中。记得要将工具中文件名称前面的复选框勾选，并将每个文件对应的地址偏移写到文件名后方。具体填写内容如下表：



  文件名	地址
  bootloader.bin	0x1000
  partition-table.bin	0x8000
  ota_data_initial.bin	0xd000
  coffee.bin	0x10000

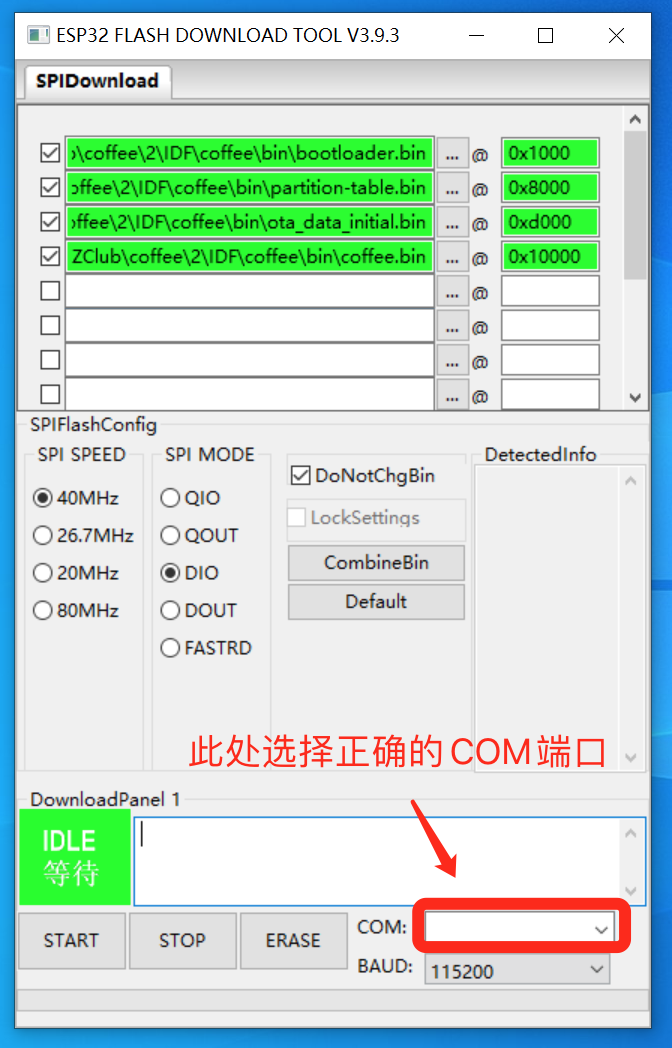

• 选择好正确的端口，点击START后等待下载完成即可。完整的设置如下图：
  再次提醒：一定要将文件名称前面的复选框勾选上



一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

使用IDF工具上传使用VSCode插件编译上传

使用VSCode中编译使用的是乐鑫的vscode-esp-idf-extension扩展插件（附件中下载）。为什么不用PlatformIO呢？因为PlatformIO所使用依赖库大部分都是放在境外的服务器上，由于不便详细阐述的原因，很多小伙伴没有办法正常安装和使用。但是习惯使用PlatformIO的小伙伴也不用担心，项目源码在PlatfromIO上也可以正常跑通，IDF版本使用4.4.x和5都可以，但是由于IDF 5的特性，使用的时候需要手动添加一些库，例如esp_websocket_client。具体详情请参考乐鑫官方文档关于从 ESP-IDF 中移出或弃用的组件中的内容。

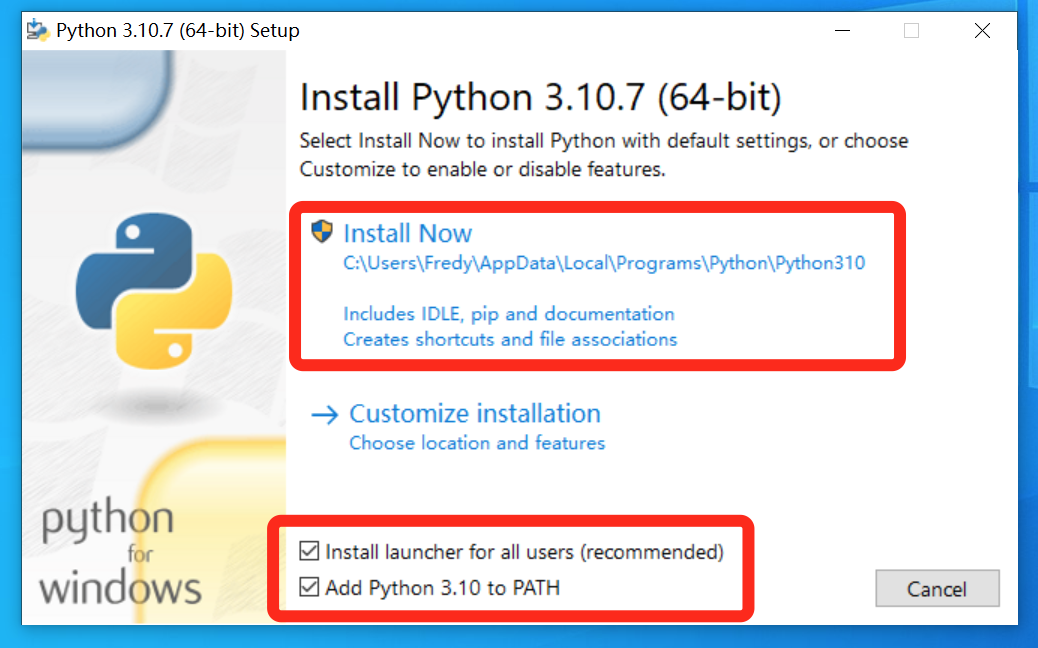

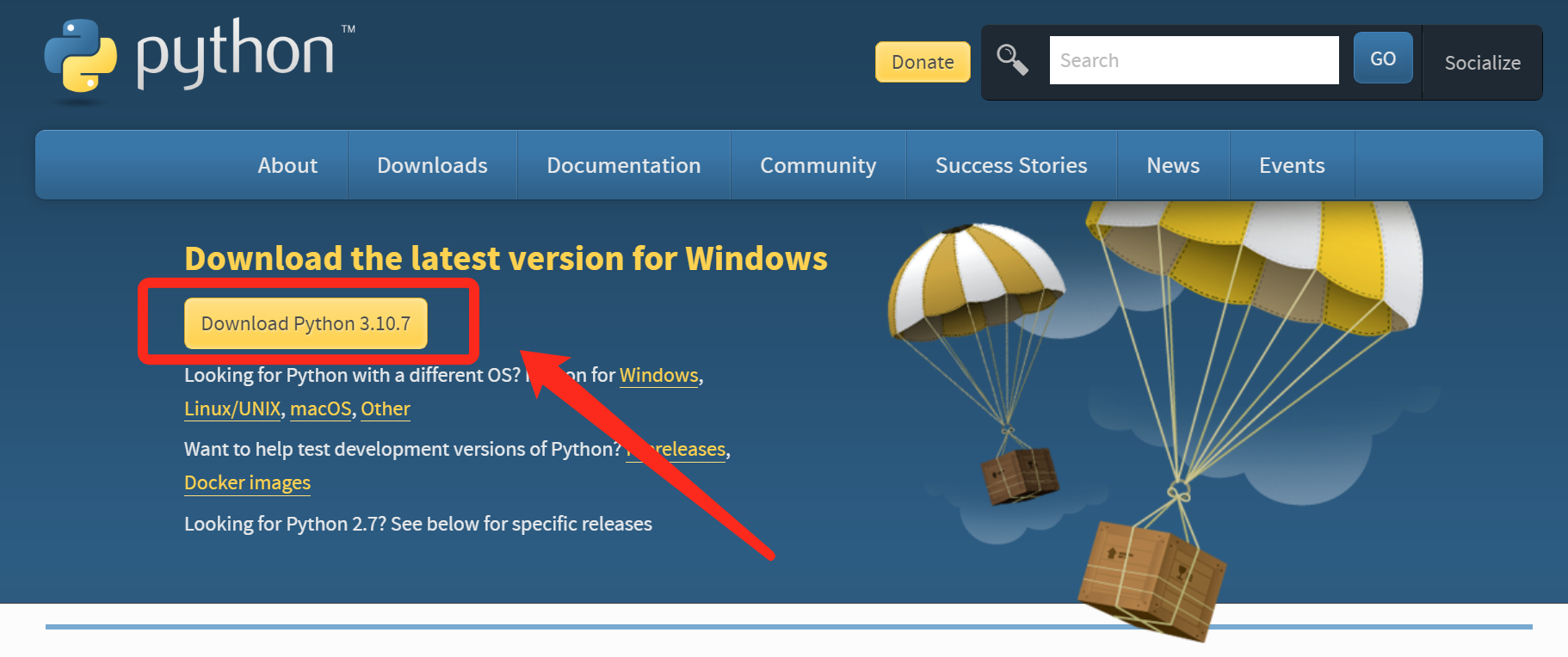

• 在Python官网的下载页面下载并安装python3。
  安装时记得把底部的两个复选框都勾选上



一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

• 下载保存源码文件，git或下载zip文件的方式均可。

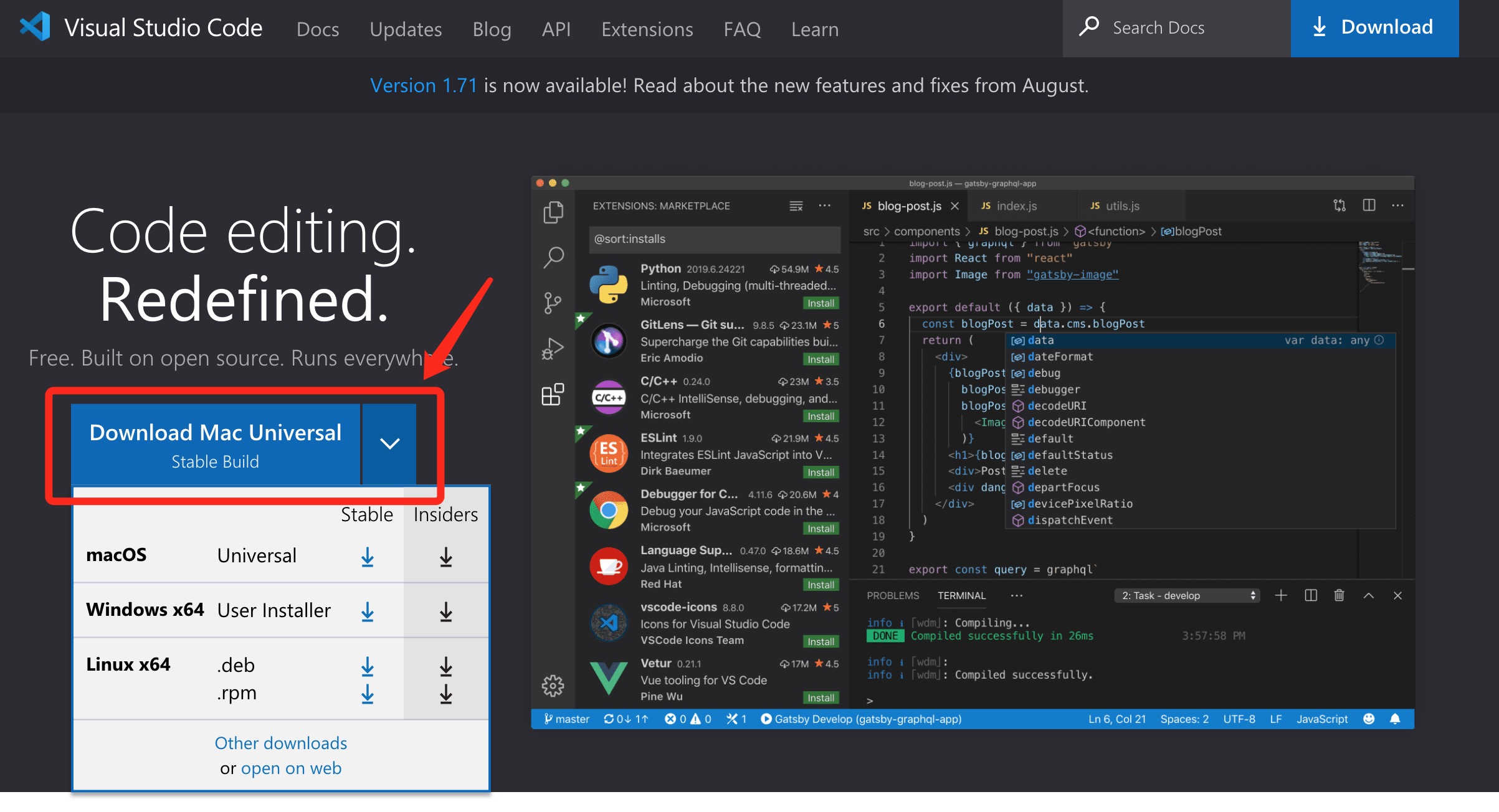

• 在官网下载VSCode。



一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

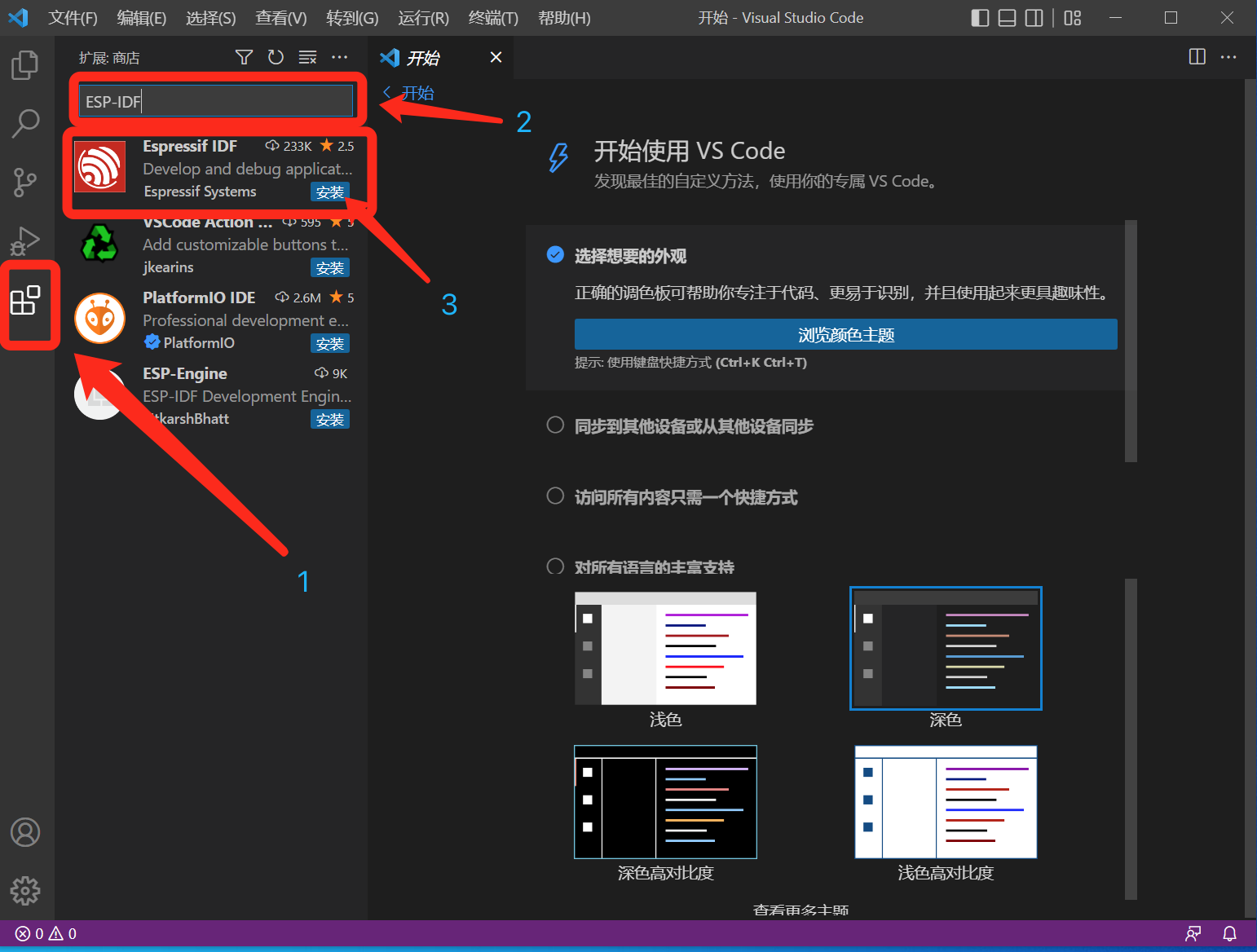

• 在VSCode中的扩展标签里搜索并安装”ESP-IDF“扩展插件。



一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

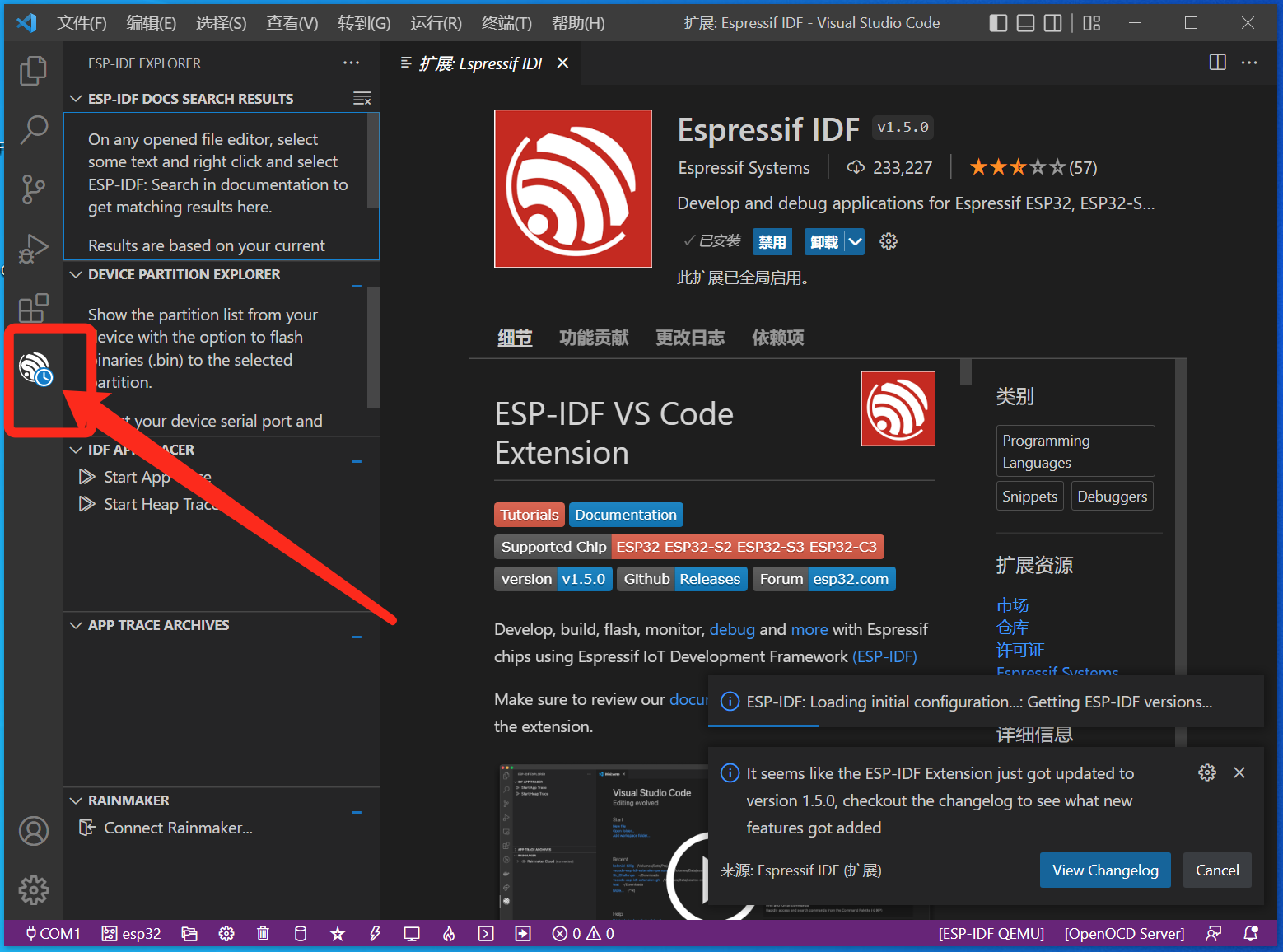

• 插件下载完成后，点击工具栏的”ESP-IDF“图标，等待一会，初始化完成后会出现ESP-IDF安装配置页面。



一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

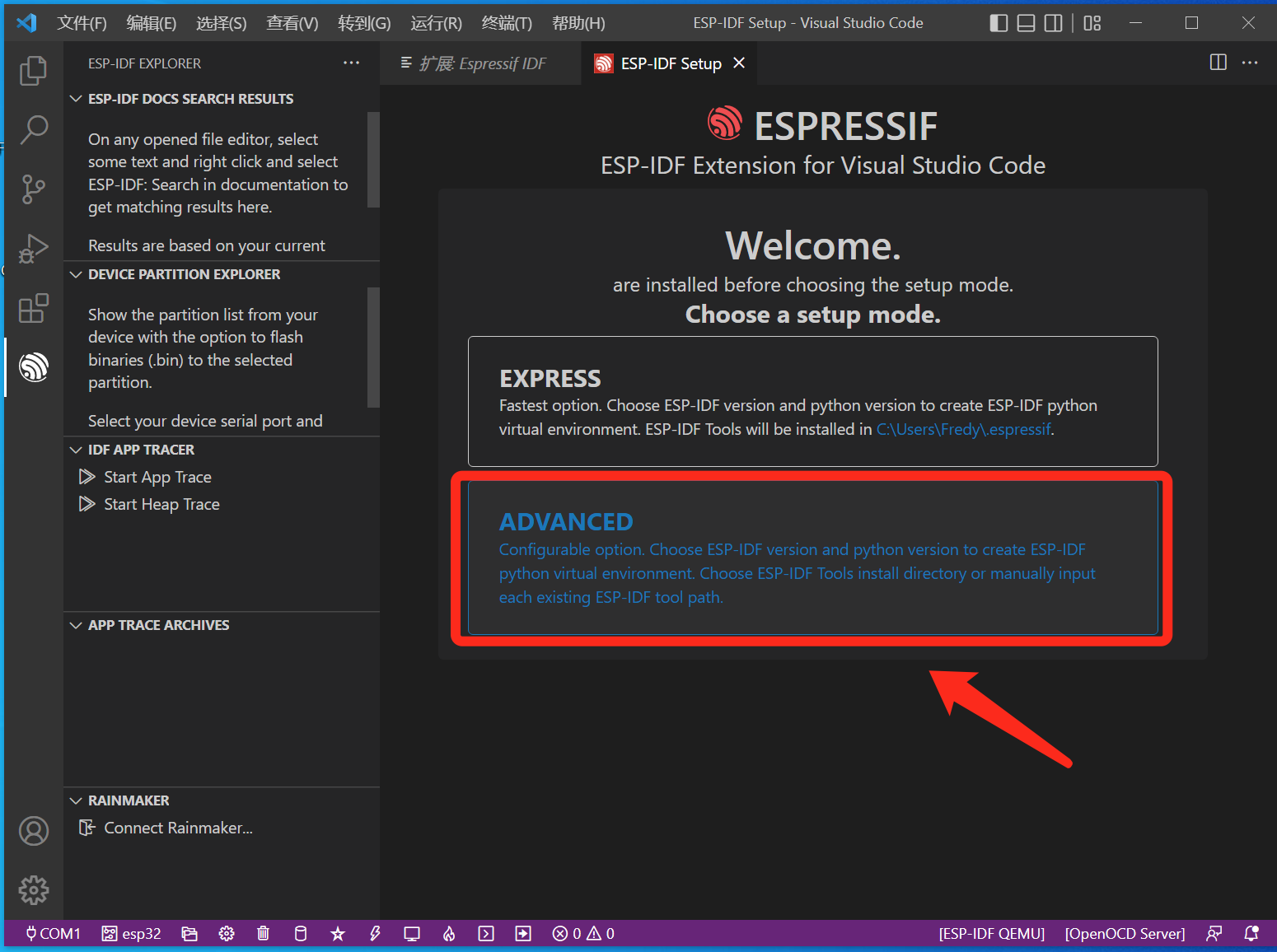

• 出现安装配置页面后选择”ADVANCED“选项。



一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器

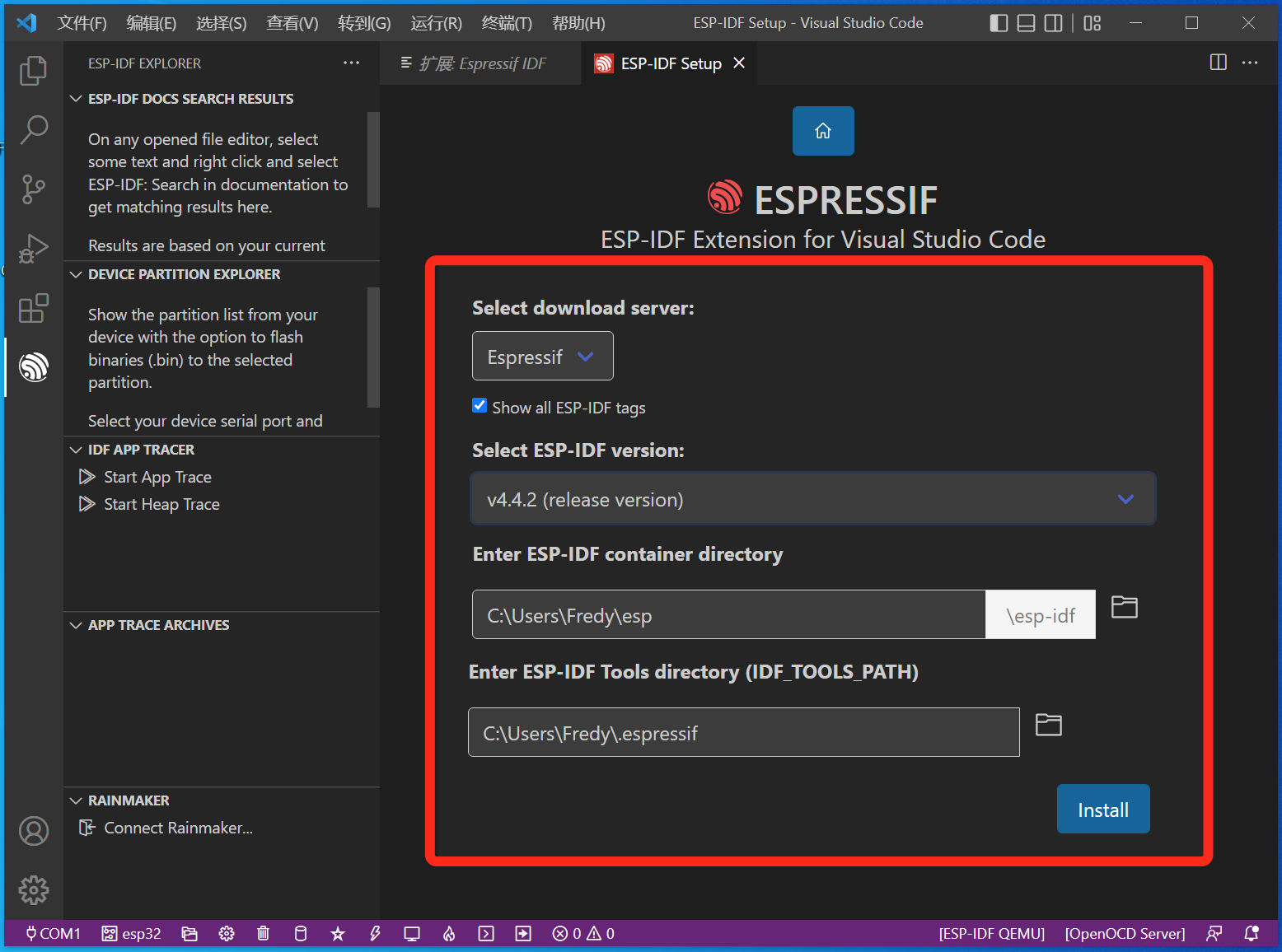

• 进入配置页面后，在”Select download server“中尽量选择乐鑫服务器（Espressif）而不是Github。至于原因...这里不便展开说明，会被屏蔽。

  一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器


  IDF的版本选择4.4.X。如果选项中没有，可以勾选”Show all ESP-IDF tags“，之后就可以列出全部可下载版本。
  一切就绪后点击”Install“。

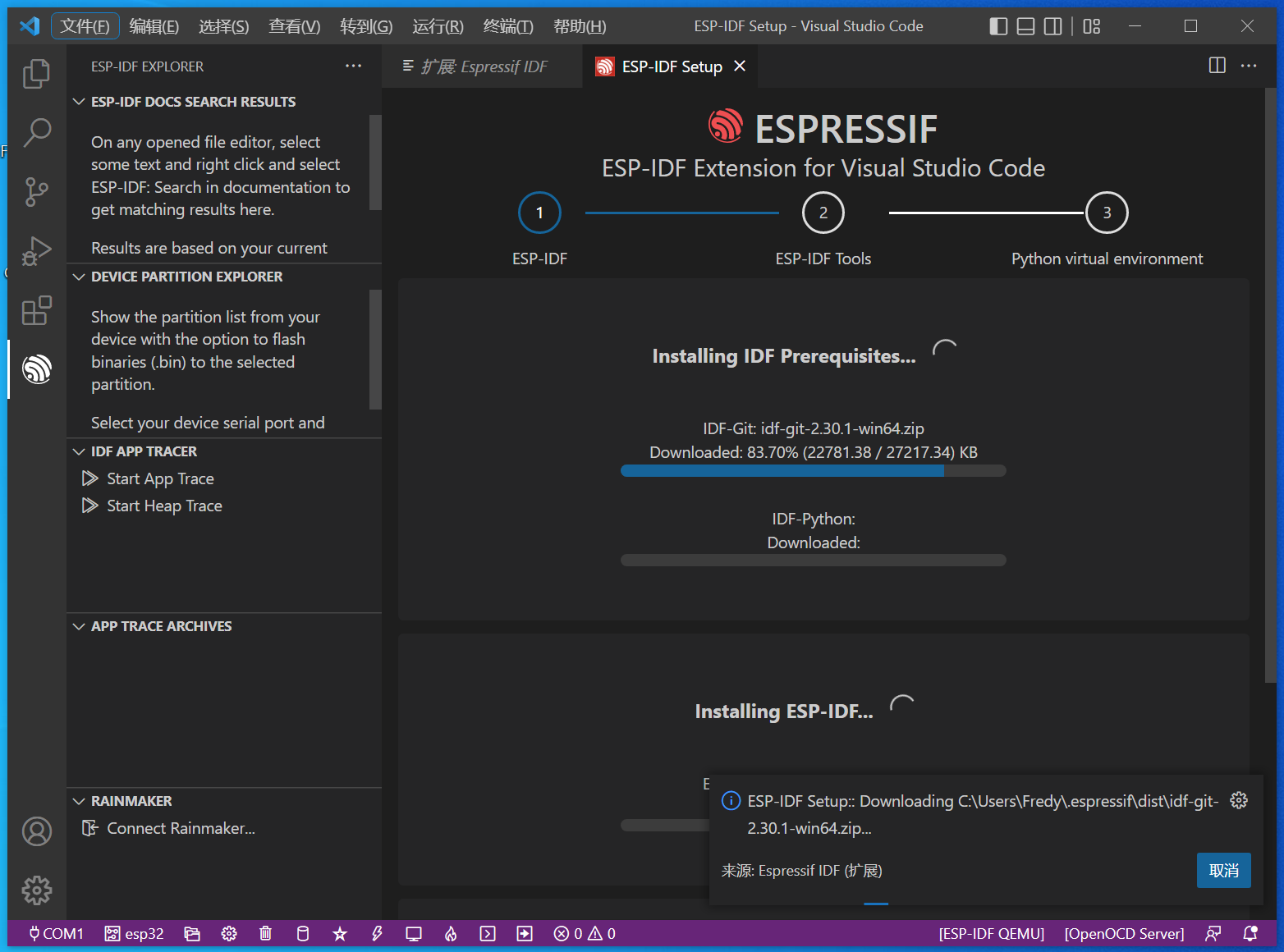

• 接下来就是耐心等待下载完成

  一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器


  温馨提示：如果不出意外的话，这一步骤需要极大的耐心

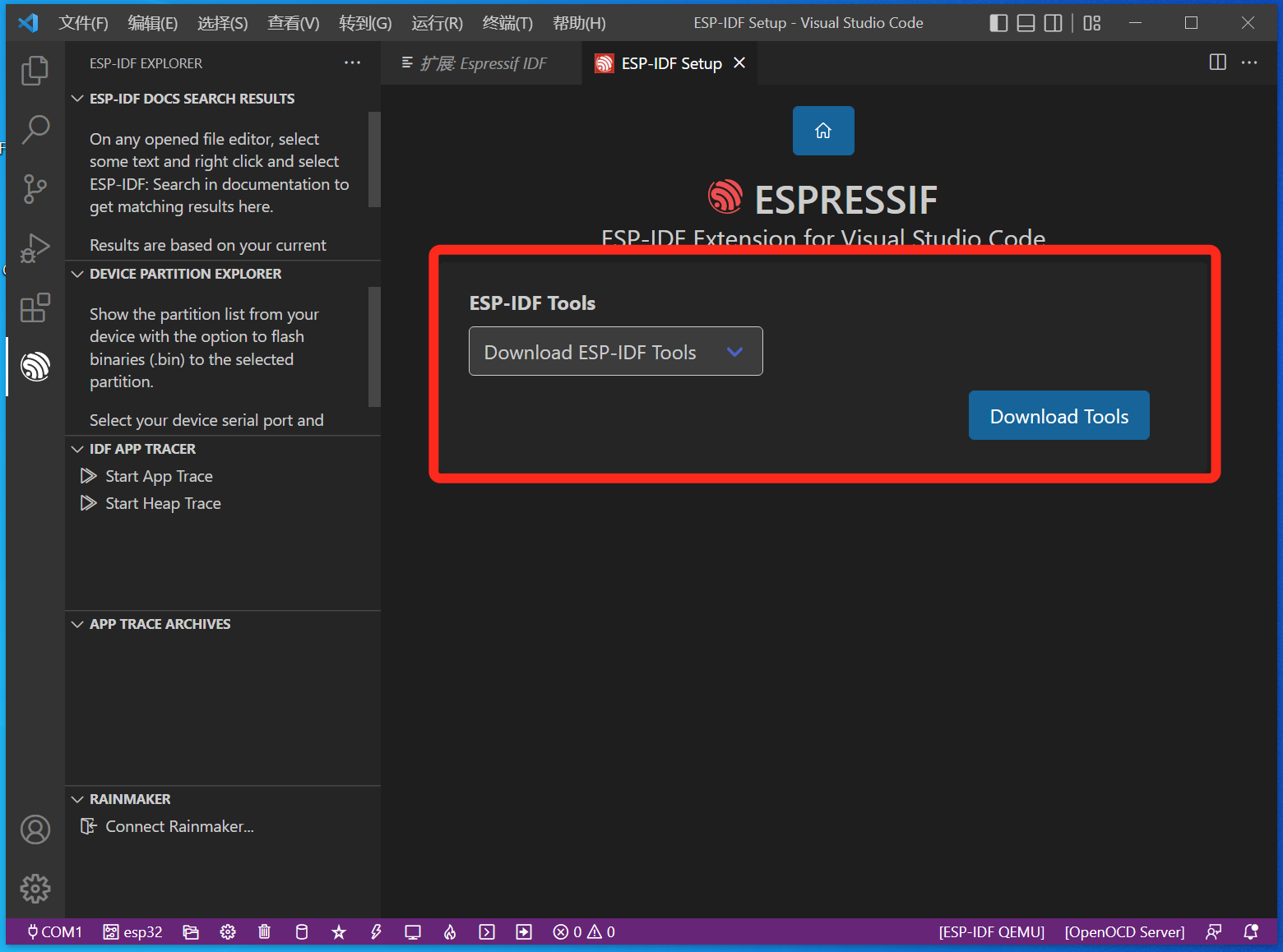

• 接下来是下载"ESP-IDF Tools"， 同样需要耐心等待。

  一个基于ESP32使用ESP-IDF开发的摩尔斯电码练习器


  不过好在以上两个步骤的这个过程只需要一次即可。
• 打开下载的项目文件夹，连接好ESP32开发板，选择正确的端口，编译并上传。



功能介绍进入设置页面

在主页面按下编码器按钮即可进入设置页面。

Web页面设置

在主页长按编码器按钮即可弹出一个二维码，当练习器与手机连接在同一个WiFi下时，扫描二维码即可进入设置页面。

传输内容格式约定

目前网络通信部分使用WebSocket方式，后续会添加MQTT方式可供选择。两种方式所传输的数据均使用同一种格式约定。具体约定内容如下：

发送时间|呼号|发送内容

其中，发送时间的格式为 小时:分钟:秒钟，每个时间使用2位数字表示，例如：22:45:32。
每一部分内容之间使用”|“分割。完整示例如下：

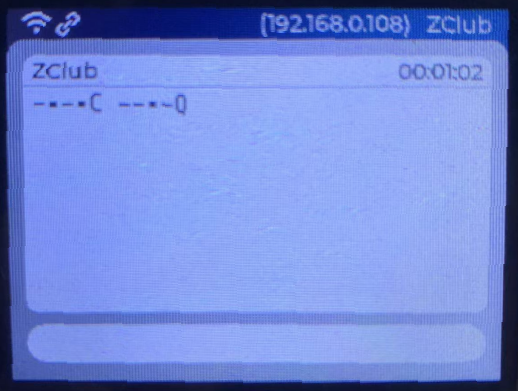

22:45:32|BG7YXY|-.-. --.-

传输内容中不可包含电码翻译内容，电码翻译工作在练习器中实现。 如下内容为错误传输内容

22:45:32|BG7YXY|-.-.C --.-Q

尽管以上的传输内容可以正常工作，但是不建议这样使用。原因如下：

• 电码是否需要翻译在练习器中设定。练习器不过滤传输内容，会将所接收到的内容原样输出，所以如果将翻译后的电码一同传输会导致设置不翻译电码的用户显示出翻译后的内容。
• 后续功能中还将通过网络传输其他内容，将翻译后的电码一同传输将影响此功能。



自建服务器

用户可以自行搭建服务器使用，只需要实现如下功能即可。

• 电码内容通过文本格式传输，练习器发送的内容不包含发送时间信息，需要由服务器添加。练习器发送的内容示例如下：BG7YXY|-.-. --.- 。服务器需要将接收到的内容前插入时间信息，时间格式符合上一节”传输内容格式约定“中的要求。
• 将整理好的数据发送到在线的其他用户客户端中。最好能够带有群组功能。


PS:附件中包括源码 tool工具  vscode-esp-idf-extension扩展插件
