基于Spring+SpringMVC+Mybatis分布式敏捷开发系统架构，提供整套公共微服务服务模块

源码资源网 · 发表于 2024-7-26 10:15:00

基于Spring+SpringMVC+Mybatis分布式敏捷开发系统架构，提供整套公共微服务服务模块：集中权限管理（单点登录）、内容管理、支付中心、用户管理（支持第三方登录）、微信平台、存储系统、配置中心、日志分析、任务和通知等，支持服务治理、监控和追踪，努力为中小型企业打造全方位J2EE企业级开发解决方案。组织结构

zheng
├── zheng-common -- SSM框架公共模块
├── zheng-admin -- 后台管理模板
├── zheng-ui -- 前台thymeleaf模板[端口:1000]
├── zheng-config -- 配置中心[端口:1001]
├── zheng-upms -- 用户权限管理系统
| ├── zheng-upms-common -- upms系统公共模块
| ├── zheng-upms-dao -- 代码生成模块，无需开发
| ├── zheng-upms-client -- 集成upms依赖包，提供单点认证、授权、统一会话管理
| ├── zheng-upms-rpc-api -- rpc接口包
| ├── zheng-upms-rpc-service -- rpc服务提供者
| └── zheng-upms-server -- 用户权限系统及SSO服务端[端口:1111]
├── zheng-cms -- 内容管理系统
| ├── zheng-cms-common -- cms系统公共模块
| ├── zheng-cms-dao -- 代码生成模块，无需开发
| ├── zheng-cms-rpc-api -- rpc接口包
| ├── zheng-cms-rpc-service -- rpc服务提供者
| ├── zheng-cms-search -- 搜索服务[端口:2221]
| ├── zheng-cms-admin -- 后台管理[端口:2222]
| ├── zheng-cms-job -- 消息队列、任务调度等[端口:2223]
| └── zheng-cms-web -- 网站前台[端口:2224]
├── zheng-pay -- 支付系统
| ├── zheng-pay-common -- pay系统公共模块
| ├── zheng-pay-dao -- 代码生成模块，无需开发
| ├── zheng-pay-rpc-api -- rpc接口包
| ├── zheng-pay-rpc-service -- rpc服务提供者
| ├── zheng-pay-sdk -- 开发工具包
| ├── zheng-pay-admin -- 后台管理[端口:3331]
| └── zheng-pay-web -- 演示示例[端口:3332]
├── zheng-ucenter -- 用户系统(包括第三方登录)
| ├── zheng-ucenter-common -- ucenter系统公共模块
| ├── zheng-ucenter-dao -- 代码生成模块，无需开发
| ├── zheng-ucenter-rpc-api -- rpc接口包
| ├── zheng-ucenter-rpc-service -- rpc服务提供者
| └── zheng-ucenter-web -- 网站前台[端口:4441]
├── zheng-wechat -- 微信系统
| ├── zheng-wechat-mp -- 微信公众号管理系统
| | ├── zheng-wechat-mp-dao -- 代码生成模块，无需开发
| | ├── zheng-wechat-mp-service -- 业务逻辑
| | └── zheng-wechat-mp-admin -- 后台管理[端口:5551]
| └── zheng-ucenter-app -- 微信小程序后台
├── zheng-api -- API接口总线系统
| ├── zheng-api-common -- api系统公共模块
| ├── zheng-api-rpc-api -- rpc接口包
| ├── zheng-api-rpc-service -- rpc服务提供者
| └── zheng-api-server -- api系统服务端[端口:6666]
├── zheng-oss -- 对象存储系统
| ├── zheng-oss-sdk -- 开发工具包
| ├── zheng-oss-web -- 前台接口[端口:7771]
| └── zheng-oss-admin -- 后台管理[端口:7772]
├── zheng-message -- 实时通知系统
| ├── zheng-message-sdk -- 开发工具包
| ├── zheng-message-server -- 服务端[端口:8881,SocketIO端口:8882]
| └── zheng-message-client -- 客户端
├── zheng-shop -- 电子商务系统
└── zheng-demo -- 示例模块(包含一些示例代码等)
├── zheng-demo-rpc-api -- rpc接口包
├── zheng-demo-rpc-service -- rpc服务提供者
└── zheng-demo-web -- 演示示例[端口:9999]

复制代码

技术选型后端技术:[td]

技术	名称	官网
Spring Framework	容器	http://projects.spring.io/spring-framework/
SpringMVC	MVC框架	http://docs.spring.io/spring/docs/current/spring-framework-reference/htmlsingle/#mvc
Apache Shiro	安全框架	http://shiro.apache.org/
Spring session	分布式Session管理	http://projects.spring.io/spring-session/
MyBatis	ORM框架	http://www.mybatis.org/mybatis-3/zh/index.html
MyBatis Generator	代码生成	http://www.mybatis.org/generator/index.html
PageHelper	MyBatis物理分页插件	http://git.oschina.net/free/Mybatis_PageHelper
Druid	数据库连接池	https://github.com/alibaba/druid
FluentValidator	校验框架	https://github.com/neoremind/fluent-validator
Thymeleaf	模板引擎	http://www.thymeleaf.org/
Velocity	模板引擎	http://velocity.apache.org/
ZooKeeper	分布式协调服务	http://zookeeper.apache.org/
Dubbo	分布式服务框架	http://dubbo.io/
TBSchedule & elastic-job	分布式调度框架	https://github.com/dangdangdotcom/elastic-job
Redis	分布式缓存数据库	https://redis.io/
Solr & Elasticsearch	分布式全文搜索引擎	http://lucene.apache.org/solr/ https://www.elastic.co/
Quartz	作业调度框架	http://www.quartz-scheduler.org/
Ehcache	进程内缓存框架	http://www.ehcache.org/
ActiveMQ	消息队列	http://activemq.apache.org/
JStorm	实时流式计算框架	http://jstorm.io/
FastDFS	分布式文件系统	https://github.com/happyfish100/fastdfs
Log4J	日志组件	http://logging.apache.org/log4j/1.2/
Swagger2	接口测试框架	http://swagger.io/
sequence	分布式高效ID生产	http://git.oschina.net/yu120/sequence
AliOSS & Qiniu & QcloudCOS	云存储	https://www.aliyun.com/product/oss/ http://www.qiniu.com/ https://www.qcloud.com/product/cos
Protobuf & json	数据序列化	https://github.com/google/protobuf
Jenkins	持续集成工具	https://jenkins.io/index.html
Maven	项目构建管理	http://maven.apache.org/
Netty-socketio	实时推送	https://github.com/mrniko/netty-socketio

前端技术:[td]

技术	名称	官网
jQuery	函式库	http://jquery.com/
Bootstrap	前端框架	http://getbootstrap.com/
Bootstrap-table	Bootstrap数据表格	http://bootstrap-table.wenzhixin.net.cn/
Font-awesome	字体图标	http://fontawesome.io/
material-design-iconic-font	字体图标	https://github.com/zavoloklom/material-design-iconic-font
Waves	点击效果插件	https://github.com/fians/Waves
zTree	树插件	http://www.treejs.cn/v3/
Select2	选择框插件	https://github.com/select2/select2
jquery-confirm	弹出窗口插件	https://github.com/craftpip/jquery-confirm
jQuery EasyUI	基于jQuery的UI插件集合体	http://www.jeasyui.com
React	界面构建框架	https://github.com/facebook/react
Editor.md	Markdown编辑器	https://github.com/pandao/editor.md
zhengAdmin	后台管理系统模板	https://github.com/shuzheng/zhengAdmin
autoMail	邮箱地址自动补全插件	https://github.com/shuzheng/autoMail
zheng.jprogress.js	加载进度条插件	https://github.com/shuzheng/zheng.jprogress.js
zheng.jtotop.js	返回顶部插件	https://github.com/shuzheng/zheng.jtotop.js
socket.io.js	SocketIO插件	https://socket.io/

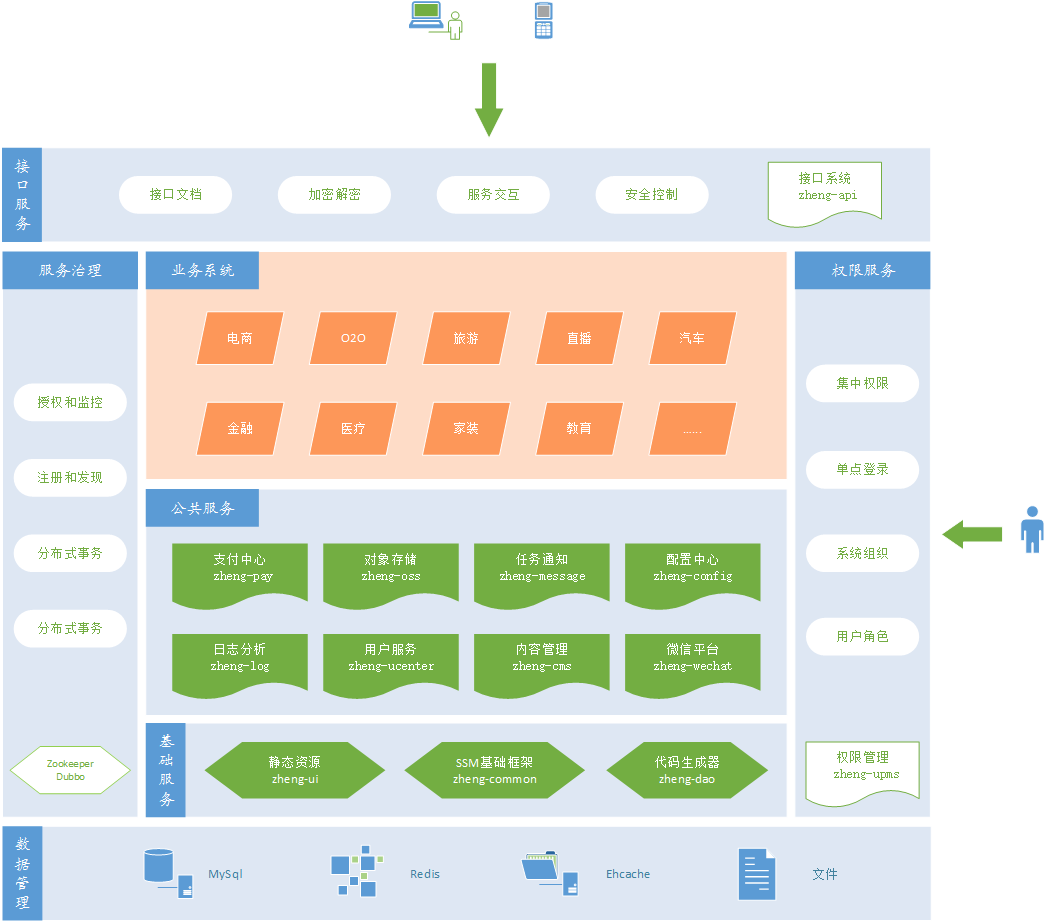

架构图

基于Spring+SpringMVC+Mybatis分布式敏捷开发系统架构，提供整套公共微服务服务模块 ...

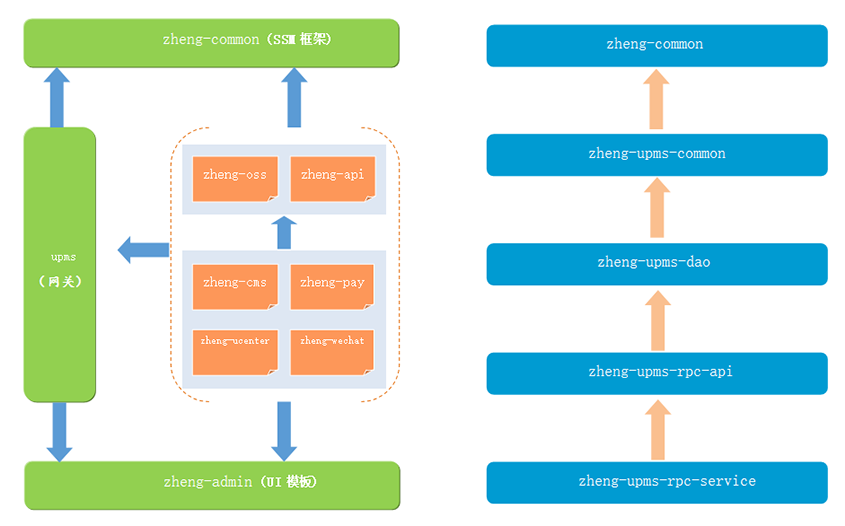

模块依赖

基于Spring+SpringMVC+Mybatis分布式敏捷开发系统架构，提供整套公共微服务服务模块 ...

模块介绍

zheng-common

Spring+SpringMVC+Mybatis框架集成公共模块，包括公共配置、MybatisGenerator扩展插件、通用BaseService、工具类等。

zheng-admin

基于bootstrap实现的响应式Material Design风格的通用后台管理系统，zheng项目所有后台系统都是使用该模块界面作为前端展示。

zheng-ui

各个子系统前台thymeleaf模板，前端资源模块，使用nginx代理，实现动静分离。

zheng-upms

本系统是基于RBAC授权和基于用户授权的细粒度权限控制通用平台，并提供单点登录、会话管理和日志管理。接入的系统可自由定义组织、角色、权限、资源等。用户权限=所拥有角色权限合集+用户加权限-用户减权限，优先级：用户减权限>用户加权限>角色权限

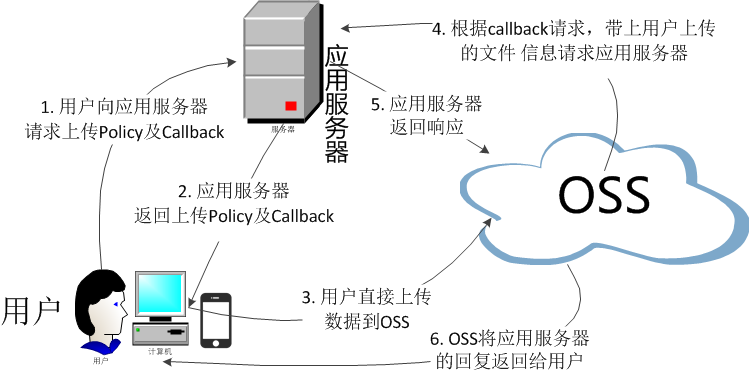

zheng-oss

文件存储系统，提供四种方案：

阿里云 OSS
腾讯云 COS
七牛云
本地分布式存储

基于Spring+SpringMVC+Mybatis分布式敏捷开发系统架构，提供整套公共微服务服务模块 ...

zheng-api

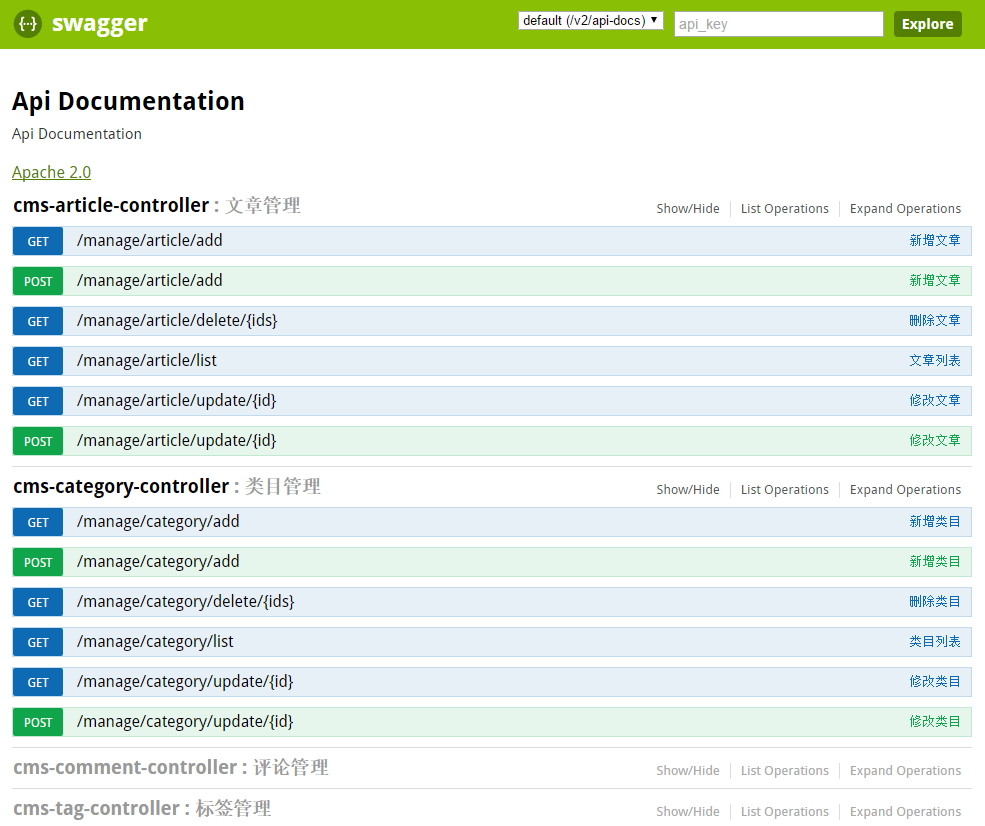

服务网关，对外暴露统一规范的接口和包装响应结果，包括各个子系统的交互接口、对外开放接口、开发加密接口、接口文档等服务，可在该模块支持验签、鉴权、路由、限流、监控、容错、日志等功能。示例图：

基于Spring+SpringMVC+Mybatis分布式敏捷开发系统架构，提供整套公共微服务服务模块 ...

zheng-cms

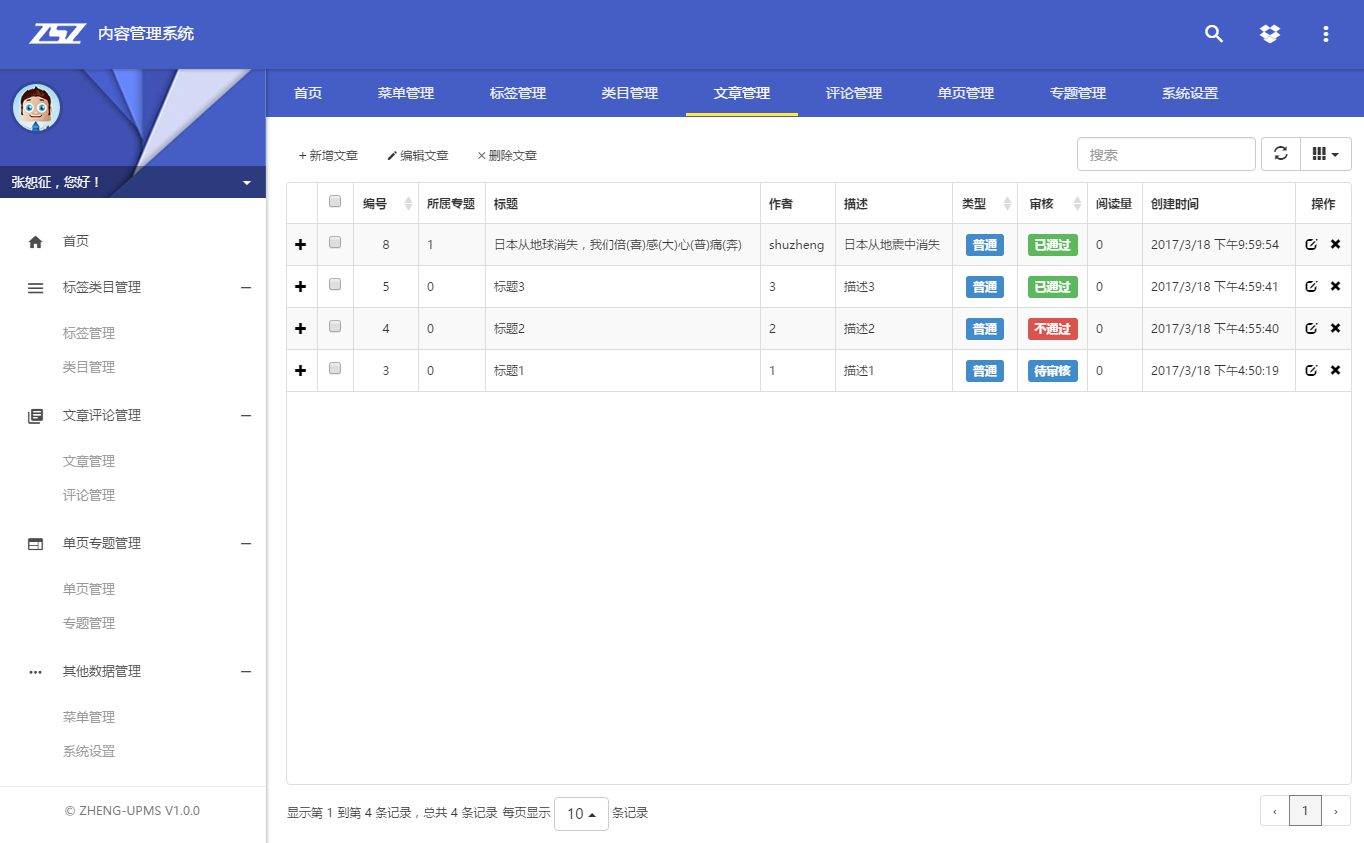

内容管理系统：支持多标签、多类目、强大评论的内容管理，有基本单页展示，菜单管理，系统设置等功能。

zheng-pay

一站式支付解决方案，统一下单接口，支持支付宝、微信、网银等多种支付方式。不涉及业务的纯粹的支付平台。
统一下单（统一下单接口、统一扫码）、订单管理、数据分析、财务报表、商户管理、渠道管理、对账系统、系统监控。

基于Spring+SpringMVC+Mybatis分布式敏捷开发系统架构，提供整套公共微服务服务模块 ...

zheng-ucenter

通用用户管理系统，实现最常用的用户注册、登录、资料管理、个人中心、第三方登录等基本需求，支持扩展二次开发。

zheng-wechat-mp

微信公众号管理平台，除实现官网后台自动回复、菜单管理、素材管理、用户管理、消息群发等基础功能外，还有二维码推广、营销活动、微网站、会员卡、优惠券等。

zheng-wechat-app

微信小程序后台

zheng-message

基于Netty实现SocketIO的实时推送系统。支持命名空间、二进制数据、SSL、ACK等功能。

开发工具:

MySql: 数据库
jetty: 开发服务器
Tomcat: 应用服务器
SVN|Git: 版本管理
Nginx: 反向代理服务器
Varnish: HTTP加速器
IntelliJ IDEA: 开发IDE
PowerDesigner: 建模工具
Navicat for MySQL: 数据库客户端

开发环境：

Jdk7+
Mysql5.5+
Redis
Zookeeper
ActiveMQ
Dubbo-admin
Dubbo-monitor

资源下载

JDK7 http://www.oracle.com/technetwork/java/javase/downloads/java-archive-downloads-javase7-521261.html
Maven http://maven.apache.org/download.cgi
Redis https://redis.io/download
ActiveMQ http://activemq.apache.org/download-archives.html
ZooKeeper http://www.apache.org/dyn/closer.cgi/zookeeper/
Dubbo http://dubbo.io/Download-zh.htm
Elastic Stack https://www.elastic.co/downloads
Nginx http://nginx.org/en/download.html
Jenkins http://updates.jenkins-ci.org/download/war/
dubbo-admin-2.5.3 http://download.csdn.net/detail/shuzheng5201314/9733652
dubbo-admin-2.5.4-SNAPSHOT-jdk8 http://download.csdn.net/detail/shuzheng5201314/9733657

开发指南:

1、本机安装Jdk7、Mysql、Redis、Zookeeper、ActiveMQ并启动相关服务，使用默认配置默认端口即可
2、克隆源代码到本地并打开，推荐使用IntelliJ IDEA，本地编译并安装到本地maven仓库

修改本地Host

127.0.0.1 ui.zhangshuzheng.cn
127.0.0.1 upms.zhangshuzheng.cn
127.0.0.1 cms.zhangshuzheng.cn
127.0.0.1 pay.zhangshuzheng.cn
127.0.0.1 ucenter.zhangshuzheng.cn
127.0.0.1 wechat.zhangshuzheng.cn
127.0.0.1 api.zhangshuzheng.cn
127.0.0.1 oss.zhangshuzheng.cn
127.0.0.1 config.zhangshuzheng.cn
127.0.0.1 zkserver
127.0.0.1 rdserver
127.0.0.1 dbserver
127.0.0.1 mqserver

编译流程

maven编译安装zheng/pom.xml文件即可

启动顺序（后台）

准备工作

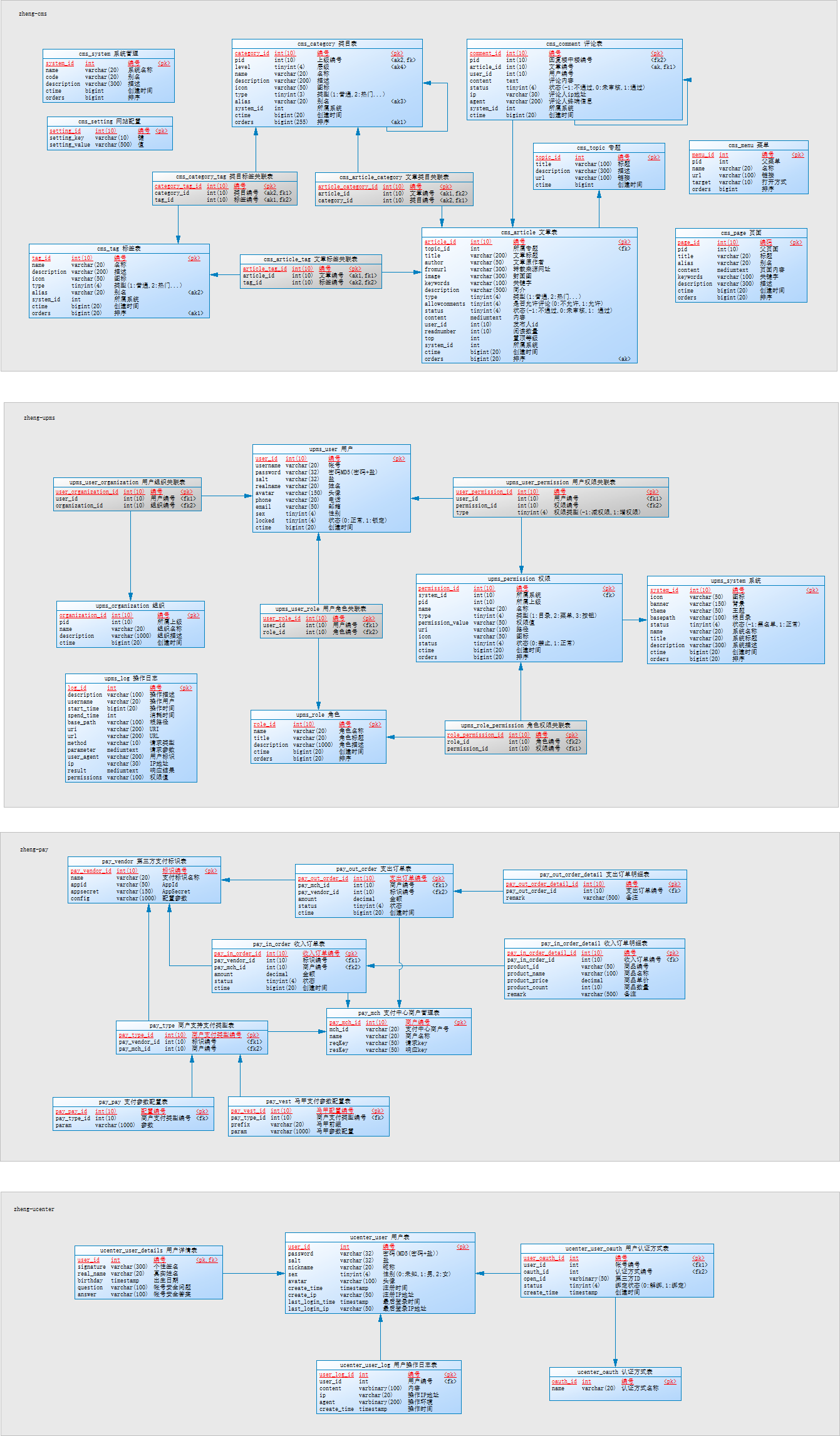

新建zheng数据库，导入project-datamodel文件夹下的zheng.sql
修改各dao模块和rpc-service模块的redis.properties、jdbc.properties、generator.properties数据库连接等配置信息，其中master.redis.password、master.jdbc.password、slave.jdbc.password、generator.jdbc.password密码值使用了AES加密，请使用com.zheng.common.util.AESUtil工具类修改这些值
启动Zookeeper、Redis、ActiveMQ、Nginx（配置文件参考project-tools/nginx下的*.conf文件）

zheng-upms

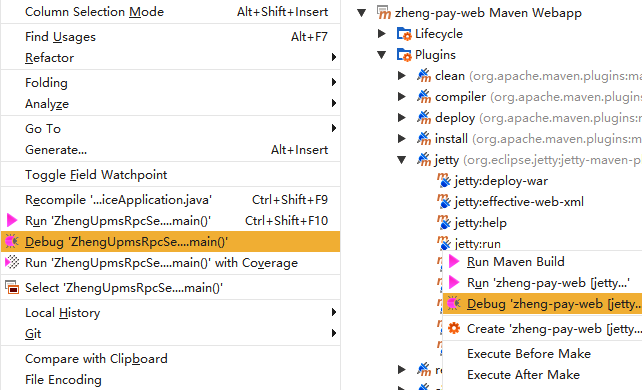

首先启动 zheng-upms-rpc-service(直接运行src目录下的ZhengUpmsRpcServiceApplication#main方法启动) => zheng-upms-server(jetty)，然后按需启动对应子系统xxx的zheng-xxx-rpc-service(main方法) => zheng-xxx-webapp(jetty)

基于Spring+SpringMVC+Mybatis分布式敏捷开发系统架构，提供整套公共微服务服务模块 ...

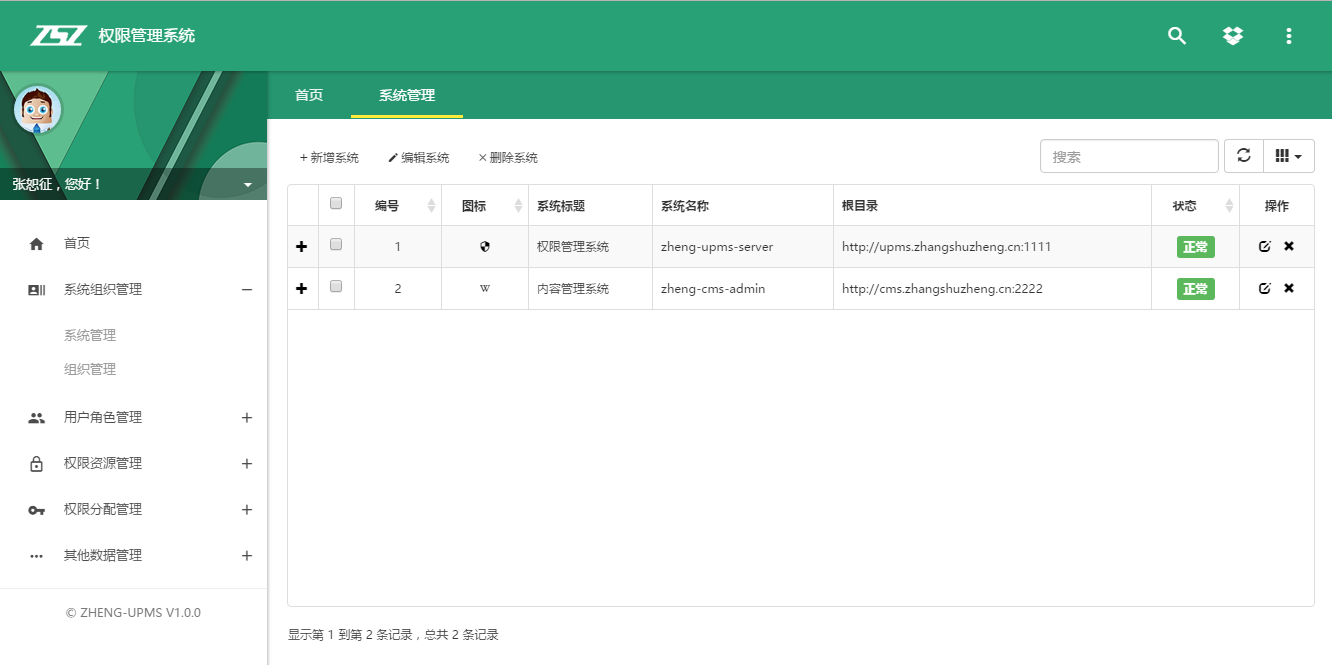

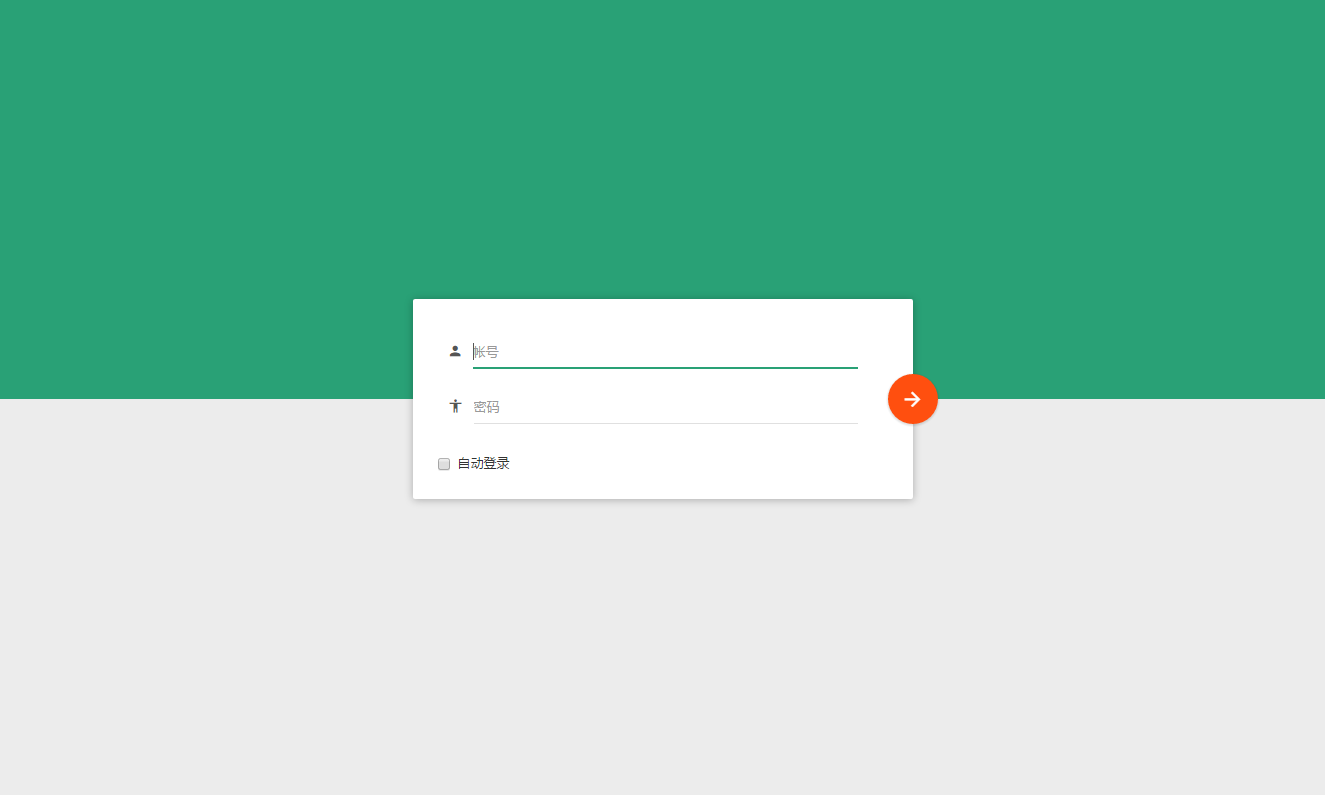

子系统菜单已经配置到zheng-upms权限中，不用直接访问子系统，默认帐号密码：admin/123456
登录成功后，可在右上角切换已注册系统访问

zheng-cms

zheng-cms-admin：启动ActiveMQ-启动 => 启动zheng-rpc-service => 启动zheng-cms-admin
zheng-cms-web：启动nginx代理zheng-ui静态资源，配置文件可参考 nginx.conf

zheng-oss

首先启动zheng-oss-web服务
开发阶段，如果zheng-oss-web没有公网域名，推荐使用ngrok内网穿透工具，为开发环境提供公网域名，实现上传回调
启动nginx代理zheng-ui静态资源

框架规范约定

约定优于配置(convention over configuration)，此框架约定了很多编程规范，下面一一列举：

- service类，需要在叫名`service`的包下，并以`Service`结尾，如`CmsArticleServiceImpl`
- controller类，需要在以`controller`结尾的包下，类名以Controller结尾，如`CmsArticleController.java`，并继承`BaseController`
- spring task类，需要在叫名`task`的包下，并以`Task`结尾，如`TestTask.java`
- mapper.xml，需要在名叫`mapper`的包下，并以`Mapper.xml`结尾，如`CmsArticleMapper.xml`
- mapper接口，需要在名叫`mapper`的包下，并以`Mapper`结尾，如`CmsArticleMapper.java`
- model实体类，需要在名叫`model`的包下，命名规则为数据表转驼峰规则，如`CmsArticle.java`
- spring配置文件，命名规则为`applicationContext-*.xml`
- 类名：首字母大写驼峰规则；方法名：首字母小写驼峰规则；常量：全大写；变量：首字母小写驼峰规则，尽量非缩写
- springmvc配置加到对应模块的`springMVC-servlet.xml`文件里
- 配置文件放到`src/main/resources`目录下
- 静态资源文件放到`src/main/webapp/resources`目录下
- jsp文件，需要在`/WEB-INF/jsp`目录下
- `RequestMapping`和返回物理试图路径的url尽量写全路径，如：`@RequestMapping("/manage")`、`return "/manage/index"`
- `RequestMapping`指定method
- 模块命名为`项目`-`子项目`-`业务`，如`zheng-cms-admin`
- 数据表命名为：`子系统`_`表`，如`cms_article`
- 更多规范，参考[[阿里巴巴Java开发手册] http://git.oschina.net/shuzheng/zheng/attach_files
